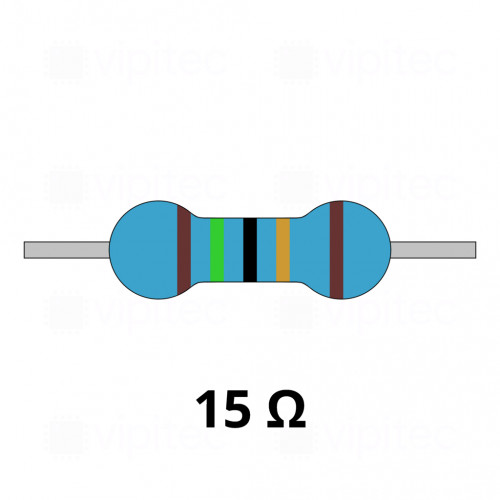

15 Ohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00023
Artikelnr.: 05-0002-00023
Lagerbestand: 4335

0,107500 €
inkl. MwSt. zzgl. Versand
Netto 0,090336 €
Staffelpreise (je Stück)¹
ab 100 Stück: 0,037500 € (Netto 0,031513 €)
ab 500 Stück: 0,014800 € (Netto 0,012437 €)

Widerstand

Menge

Mindestbestellmenge: 20 Stück

Der 15 Ω Metallschicht-Widerstand in axialer THT-Ausführung (Bauform 0207) ist ein präziser, temperaturstabiler Bauelementtyp für industrielle Anwendungen. Metallschichtwiderstände (auch Metallfilmwiderstände genannt) zeichnen sich durch niedrige Rauschwerte, gute Langzeitstabilität und enge Toleranzen aus, wodurch sie sich für präzise Widerstandsnetzwerke, Mess- und Regelkreise sowie allgemeine Elektronikdesigns eignen. Die gerade axiale Bauform mit Massedurchmesser und -länge sorgt für robuste Durchsteckmontage und mechanische Belastbarkeit bei Bestückung und Lötprozessen.

Mit einer Nennbelastbarkeit von 600 mW ergibt sich bei voller Leistung ein maximaler Strom von rund 200 mA durch den Widerstand (was einem Spannungsabfall von etwa 3 V über dem Bauteil entspricht); die angegebene Gleichspannungsfestigkeit bis 350 V erlaubt den Einsatz auch in höheren Spannungsebenen, sofern Verlustleistung und Wärmeabfuhr berücksichtigt werden. Der Temperaturkoeffizient von ±50 ppm/°C entspricht einer Widerstandsänderung von etwa 0,005 % pro Grad Celsius; über den vollen spezifizierten Temperaturbereich von −55 °C bis +155 °C ergibt sich daraus eine TCR-bedingte Veränderung in der Größenordnung von etwa 1,05 %.

Dieses Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Industry", womit es für anspruchsvollere, industrielle Umgebungen vorgesehen ist. Typische Einsatzgebiete sind Spannungs- und Strombegrenzungen, Lastwiderstände, Pulldown-/Pullup-Netzwerke sowie präzise Widerstandswerte in Mess- und Steuergeräten. Beim Entwurf ist auf ausreichende Wärmeableitung und gegebenenfalls auf Derating bei erhöhten Umgebungstemperaturen zu achten, insbesondere in dicht bestückten oder schlecht belüfteten Baugruppen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform	Ja
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	15 Ω
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
Hersteller-Artikelnr.	05-0002-00023
