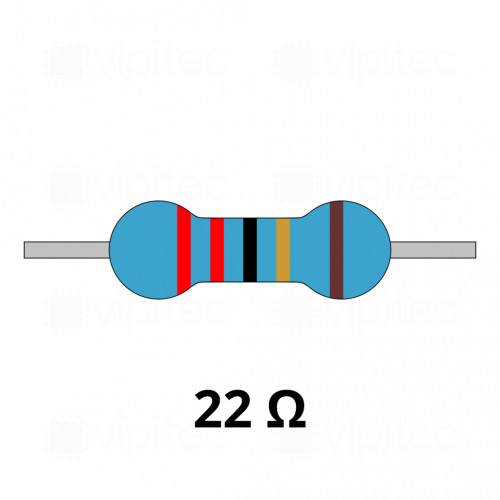

22 Ohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207
Bei diesem Bauteil handelt es sich um einen axial ausgeführten 22 Ω Metallschicht-Widerstand in der Bauform 0207 für Durchsteckmontage (THT). Metallschichtwiderstände zeichnen sich durch eine dünne, aufgedampfte Metalllegierung aus, die geringes Rauschen, gute Langzeitstabilität und reproduzierbare elektrische Eigenschaften liefert. Die axiale, gerade Ausführung mit normierten Abmessungen erleichtert manuelle Bestückung, Lötbarkeit und die Integration in klassische Leiterplatten-Layouts.
Die Nennbelastbarkeit von 600 mW und die zulässige Gleichspannung bis 350 V kennzeichnen die Einsatzgrenzen hinsichtlich Leistungsaufnahme und Spannungsbelastung; in thermisch ungünstigen Umgebungen ist eine Berücksichtigung der Entwärmung und gegebenenfalls eine Leistungsderating-Kurve erforderlich. Die enge Toleranz von ±1 % zusammen mit einem Temperaturkoeffizienten von ±50 ppm/°C sorgt für stabile und präzise Widerstandswerte über Temperaturwechsel hinweg, was dieses Bauteil für Mess-, Regel- und präzise Elektronikschaltungen geeignet macht. Der spezifizierte Betriebstemperaturbereich von −55 °C bis +155 °C weist auf eine Eignung für anspruchsvolle, industrielle Umgebungen hin.
Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Industry", was eine Ausrichtung auf industrielle Qualitätsanforderungen beschreibt. Typische Einsatzfelder sind analoge Messstrecken, Spannungsteiler, kleine Verstärkerstufen, Schaltungsprototypen und Reparaturen, bei denen eine Kombination aus Präzision, Stabilität und Durchsteckmontage gefordert ist. Begriffe wie Metallschichtwiderstand, THT (through-hole technology) und Temperaturkoeffizient (ppm/°C) geben zusätzliche Orientierung zur physikalischen Bauweise und zum temperaturabhängigen Verhalten des Widerstands.
Produkteigenschaften
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 0 - 350 V |
| Nennbelastbarkeit (Leistung) | 600 mW |
| Material | Metallschicht |
| RoHS | Ja |
| Länge | 6,3 mm |
| Bauelement | |
| Ausführung | Axial (gerade) |
| Bauform (metrisch) | 0207 |
| Montageart | THT |
| Betriebstemperatur | -55 - 155 °C |
| Durchmesser | 2,4 mm |
| Widerstand | |
| Temperaturkoeffizient | ±50 ppm/°C |
| Widerstand | 22 Ω |
| Toleranz (Widerstand) | ±1 % |
| Informationen zur Produktsicherheit | |
| Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
