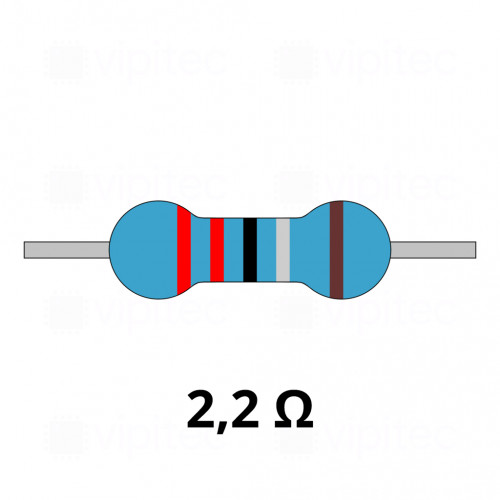

2,2 Ohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

Artikelnr.: 05-0002-00002 Kopiert!
🟢 5354 Stück auf Lager

Widerstand

Verpackungseinheiten

Ammo-Pack à 5000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

5+

0,436000 €

Netto 0,366387 €

20+

0,152600 €

Netto 0,128235 €

100+

0,042728 €

Netto 0,035906 €

500+

0,020940 €

Netto 0,017597 €

5000+

0,012116 €

Netto 0,010182 €
0,436 €
inkl. MwSt. zzgl. Versand
Netto 0,366387 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Dieser axiale Metallschicht-Widerstand mit dem Nennwert 2,2 Ω ist für Durchsteckmontage (THT) vorgesehen und gehört zur vipitec-Produktlinie "Industry". Metallschichtwiderstände zeichnen sich durch gute Langzeitstabilität, vergleichsweise geringen elektrischen Rauschanteil und reproduzierbare Temperaturkennwerte aus, wodurch sie sich für präzise Widerstandsanwendungen eignen. Die enge Toleranz von ±1 % garantiert eine hohe Genauigkeit gegenüber dem Nennwert, was ihn für Mess-, Regel- und Signalpfade interessant macht; typische Einsatzbereiche sind z. B. kleine Strombegrenzungen, Dämpfungen, Filter- und Referenznetzwerke sowie niederohmige Messwiderstände in gering belasteten Stromkreisen.

Mechanisch entspricht das Bauteil der Bauform 0207 (Durchmesser ca. 2,4 mm, Länge ca. 6,3 mm) und verfügt über gerade axiale Anschlüsse, die einfache Bestückung in Durchsteckplatten und konventionellen Leiterplatten ermöglichen. Die Nennbelastbarkeit liegt bei 600 mW, die zulässige Gleichspannung bei bis zu 350 V; der zulässige Betriebstemperaturbereich reicht von −55 °C bis +155 °C. Für den Dauerbetrieb ist auf die Nennleistungsgrenze und das übliche Leistungsderating bei erhöhten Umgebungstemperaturen zu achten. Das Bauteil ist RoHS-konform ausgeliefert und für industrielle Umgebungen vorgesehen.

Begriffs- und Synonomiehinweise: "THT" steht für Through-Hole Technology bzw. Durchsteckmontage, bei der das Bauteil über Drahtanschlüsse durch die Leiterplatte geführt und verlötet wird. "Axial" bezeichnet die Lage der Anschlussdrähte entlang der Bauteillängsachse. Der Temperaturkoeffizient ±50 ppm/°C bedeutet eine Widerstandsänderung von ±50 Teilen pro Million pro Kelvin (entspricht etwa ±0,005 %/°C) und gibt die temperaturabhängige Abweichung vom Nennwert an. Als Metallschicht-Widerstand (auch Metallfilmwiderstand genannt) besteht das leitende Element aus einer dünnen Metallbeschichtung auf keramischem Träger, was gegenüber z. B. Kohleschichtvarianten bessere Stabilität und geringere Störgeräusche bietet.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS	Ja
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	2,2 Ω
Toleranz (Widerstand)	±1 %
