47 Ohm Metallschicht-Widerstand, 0207, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

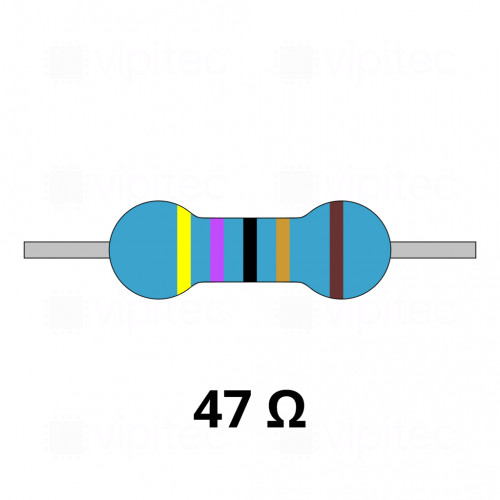

Dieser axiale Metallschichtwiderstand im metrischen Bauformat 0207 ist ein durchsteckbares (THT) Bauelement für industrielle Leiterplattenbestückung. Die metallisierte Schichttechnik (Metal-Film) bietet gegenüber Kohleschichtwiderständen eine höhere Langzeitstabilität, geringeres Rauschen und bessere Temperaturstabilität. Die Ausführung als gerade Axialkörper mit einem Durchmesser von ca. 2,4 mm und einer Länge von 6,3 mm eignet sich für manuelle Bestückung, Wellen- oder Reflowlöten in Durchstecktechnik sowie für Reparaturen und Prototypen. Das Produkt ist RoHS-konform und Teil der vipitec-Produktlinie "Industry".
Elektrisch ist der Widerstand mit 47 Ω und einer engen Toleranz von ±1 % für präzisere Schaltungen ausgelegt; die Toleranzangabe bezeichnet die maximale Abweichung vom Nennwert bei Nennbedingungen. Der Temperaturkoeffizient von ±50 ppm/°C beschreibt die reversible Widerstandsänderung pro Grad Celsius und steht für geringe Drift bei Temperaturschwankungen. Die Nennbelastbarkeit beträgt 600 mW; für den 47‑Ω-Wert entspricht dies einer anliegenden Spannung zur Erreichung der Nennleistung von ungefähr 5,3 V (U = sqrt(P·R)) bzw. einem Strom von etwa 113 mA (I = sqrt(P/R)). Die angegebene maximale Gleichspannung von 350 V bezieht sich auf die Spannungsfestigkeit des Bauteils und ist nicht gleichbedeutend mit der bei Nennleistung zulässigen Spannung — bei erhöhten Umgebungstemperaturen ist entsprechend der Herstellerangaben eine Leistungsderating zu berücksichtigen. Der Einsatztemperaturbereich reicht von −55 °C bis +155 °C.
Typische Einsatzgebiete sind analoge Schaltungen mit moderaten Verlustleistungen, präzise Spannungsteiler, Entkopplungs- und Messnetzwerke sowie industrielle Elektronik, wo kompakte, stabile THT-Widerstände mit geringem Temperaturdrift erforderlich sind. Begriffe wie Metallschichtwiderstand, Metal-Film, Axialwiderstand und THT beschreiben hier die Bauweise und Einsatzart; bei Auswahl ist neben Nennwert und Toleranz auch die Leistungsaufnahme, die zulässige Arbeitsspannung und das zu erwartende Temperaturumfeld zu beachten, um eine sichere und dauerhafte Funktion zu gewährleisten.
Produkteigenschaften
Logistik | |
Verfügbarkeit | auf Lager |
Allgemein | |
vipitec Produktlinie |
![]() |
Betriebsspannung (DC) | 0 - 350 V |
Nennbelastbarkeit (Leistung) | 600 mW |
Material | Metallschicht |
RoHS-konform | Ja |
Länge | 6,3 mm |
Bauelement | |
Ausführung | Axial (gerade) |
Bauform (metrisch) | 0207 |
Montageart | THT |
Betriebstemperatur | -55 - 155 °C |
Durchmesser | 2,4 mm |
Widerstand | |
Temperaturkoeffizient | ±50 ppm/°C |
Widerstand | 47 Ω |
Toleranz (Widerstand) | ±1 % |
Informationen zur Produktsicherheit | |
Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
Hersteller-Artikelnr. | 05-0002-00006 |
