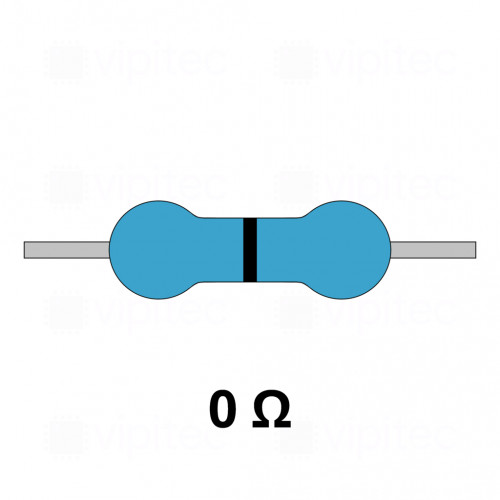

0 Ohm Metallschicht-Widerstand, THT, 600 mW, 350 V, -55..155 °C, 0207
Der 0 Ω Metallschicht-Widerstand im Axialgehäuse (Bauform 0207) ist ein durchkontaktiertes, durchsteckmontiertes Bauelement (THT), das als niederohmige Verbindungsbrücke beziehungsweise Jumper eingesetzt wird. Als 0-Ohm-Bauteil ersetzt er Draht- oder Lötbrücken in Leiterplatten-Layouts, ermöglicht die automatische Bestückung in Fertigungsprozessen und dient zur reinen Leitungsverbindung, Optionsbestückung oder zur Trennung und Wiederherstellung von Leiterbahnabschnitten ohne Änderung der Bauteilfamilie. Synonyme und Begriffe: 0 Ω „Jumper“, Drahtbrücke, Lötbrücken-Ersatz; „Metallschicht“ bezeichnet hier den dünn aufgebrachten, stabilen Widerstandsträger im Inneren, der für reproduzierbare elektrische Eigenschaften sorgt.
Technisch ist das Bauteil für eine Gleichspannung bis 350 V ausgelegt und hat eine Nennbelastbarkeit von 600 mW; dies beschreibt die maximal zulässige Verlustleistung unter definierten Betriebsbedingungen. Die Betriebstemperaturspanne von −55 °C bis +155 °C und der Temperaturkoeffizient von ±50 ppm/°C geben Aufschluss über das thermische Verhalten: bei Temperaturänderungen bleibt der Widerstandswert sehr nahe bei Null, eine typische Anforderung für Jumper-Anwendungen. Die Abmessungen (Durchmesser ≈ 2,4 mm, Länge ≈ 6,3 mm) und die axiale, gerade Ausführung erleichtern die Montage in standardisierten THT-Bohrungen. Die Angabe „Toleranz n/a“ ist sachlich: für einen Null-Ohm-Querschnitt ist eine klassische Widerstandstoleranz nicht anwendbar.
Im praktischen Einsatz bietet dieses Bauteil Vorteile gegenüber einfachen Lötbrücken: es ist kompatibel mit automatischen Bestückungsverfahren, mechanisch robuster und leichter zu entfernen bzw. auszutauschen bei Änderungen in der Schaltungsführung. Wegen der begrenzten Verlustleistung und möglichen parasitären Eigenschaften (z. B. geringe Induktivität) sollte die Einsatzstelle in Hochstrom- oder Hochfrequenz-Designs geprüft werden. Das Bauteil ist RoHS-konform und gehört zur Produktlinie „Industry“ von vipitec, was auf Eignung für industrielle Anwendungen mit entsprechenden Temperatur- und Belastungsanforderungen hinweist.
Produkteigenschaften
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 0 - 350 V |
| Nennbelastbarkeit (Leistung) | 600 mW |
| Material | Metallschicht |
| RoHS-konform |
|
| Länge | 6,3 mm |
| Bauelement | |
| Ausführung | Axial (gerade) |
| Bauform (metrisch) | 0207 |
| Montageart | THT |
| Betriebstemperatur | -55 - 155 °C |
| Durchmesser | 2,4 mm |
| Widerstand | |
| Temperaturkoeffizient | ±50 ppm/°C |
| Widerstand | 0 Ω |
| Toleranz (Widerstand) | n/a |
| Informationen zur Produktsicherheit | |
| Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
