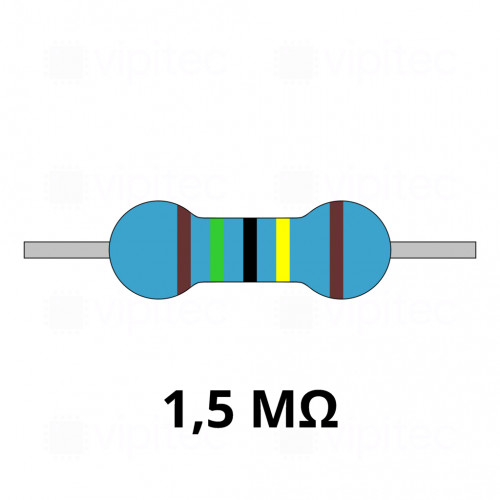

1,5 Megaohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00038
Artikelnr.: 05-0002-00038
Lagerbestand: 3995

Widerstand

Menge

Stückpreis¹

5+

0,180000 €

Netto 0,151261 €

20+

0,055000 €

Netto 0,046218 €

100+

0,018500 €

Netto 0,015546 €

500+

0,011200 €

Netto 0,009412 €
0,18 €
inkl. MwSt. zzgl. Versand
Netto 0,151261 €

Menge

Gesamt:

Mindestbestellmenge: 5 Stück

Bei diesem Bauteil handelt es sich um einen Metallschicht-Widerstand (metal film resistor) mit einem Nennwert von 1,5 MΩ in axialer THT-Ausführung (Through‑Hole Technology). Die gerade Ausführung mit axialen Anschlussdrähten eignet sich für die Durchsteckmontage auf Leiterplatten und für Anwendungen, in denen hohe Bemessungswiderstände, gute Langzeitstabilität und niedriger Rauschpegel gefordert sind, zum Beispiel in Mess‑, Bias‑ oder Rückkopplungsnetzwerken. Die metrische Bauformbezeichnung 0207 beschreibt das kompakte Gehäuse, die tatsächlichen Abmessungen betragen 2,4 mm Durchmesser bei einer Länge von 6,3 mm.

Elektrisch bietet der Widerstand eine Präzisionstoleranz von ±1 % und einen Temperaturkoeffizienten von ±50 ppm/°C (entspricht ±0,005 %/°C), was für gleichmäßige Wertänderungen bei Temperaturschwankungen sorgt. Die Nennbelastbarkeit beträgt 600 mW; diese Verlustleistung ist als Dauerdauerangabe bei spezifizierten Umgebungstemperaturen zu verstehen. Die maximale Betriebsgleichspannung liegt bei 350 V DC; insbesondere bei hohen Widerstandswerten ist auf die korrekte Spannungsauslegung und mögliche Spannungsfestigkeit im umgebenden Schaltungsaufbau zu achten.

Der Widerstand ist für einen weiten Betriebstemperaturbereich von −55 °C bis +155 °C spezifiziert und entspricht den RoHS‑Anforderungen. Als Teil der vipitec‑Produktlinie „Industry“ ist das Bauteil für industrielle Anwendungen vorgesehen. Bei der Montage sind übliche THT‑Lötprozesse anzuwenden; wiederholte thermische Belastungen oder mechanische Beanspruchung der Anschlussdrähte können die Langzeitstabilität beeinflussen und sollten bei der Auslegung berücksichtigt werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	1,5 MΩ
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
