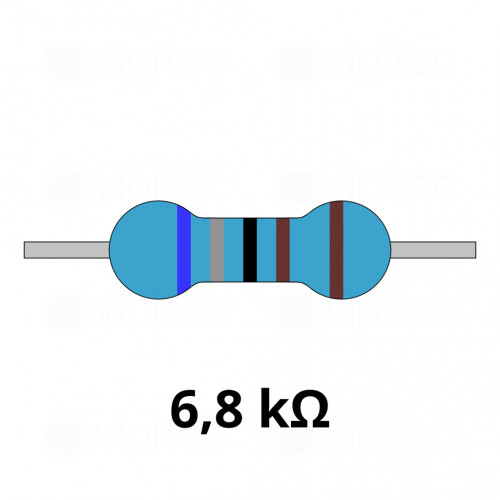

6,8 Kiloohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00031
Artikelnr.: 05-0002-00031
Lagerbestand: 3960

Widerstand

Menge

Stückpreis¹

5+

0,180000 €

Netto 0,151261 €

20+

0,055000 €

Netto 0,046218 €

100+

0,018500 €

Netto 0,015546 €

500+

0,011200 €

Netto 0,009412 €
0,18 €
inkl. MwSt. zzgl. Versand
Netto 0,151261 €

Menge

Gesamt:

Mindestbestellmenge: 5 Stück

Bei diesem Bauelement handelt es sich um einen 6,8 kΩ Metallschicht-Widerstand in axialer THT-Ausführung (gerade Drähte) mit enger Toleranz ±1 %. Metallschicht-Widerstände (auch: metal film, MF) zeichnen sich durch vergleichsweise geringen Rauscheintrag, gute Langzeitstabilität und reproduzierbare Temperaturabhängigkeit aus. Der angegebene Temperaturkoeffizient von ±50 ppm/°C bedeutet, dass sich der Widerstandswert um circa 50 Millionstel pro Grad Celsius ändert; bei 6,8 kΩ entspricht das etwa 0,34 Ω pro °C. Die Toleranz ±1 % entspricht einer möglichen Abweichung von ±68 Ω vom Nennwert und macht das Bauteil geeignet für präzisere Mess- und Analogschnittstellen.

Mechanisch ist der Widerstand in der Bauform 0207 ausgeführt (Durchmesser 2,4 mm, Länge 6,3 mm) und für die Durchsteckmontage (THT) vorgesehen, was einfache Bestückung von Leiterplatten und robuste Lötverbindungen erlaubt. Nennbelastbarkeit ist 600 mW; zu beachten ist, dass die tatsächlich entnehmbare Verlustleistung von Umgebungsbedingungen und Leiterplatten-Layout abhängt und bei höheren Temperaturen oder eingeschränkter Konvektionskühlung zu derating führen kann. Die maximale Betriebsspannung (DC) ist mit 350 V angegeben, der spezifizierte Betriebstemperaturbereich reicht von −55 °C bis +155 °C. Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie "Industry".

Dieses Widerstandsmodell eignet sich für industrielle Schaltungen, präzise Spannungsteiler, Sensoranbindungen und analoge Signalverarbeitung, wo stabile, rauscharme und toleranzengenaue Widerstandswerte gefordert sind. Durch die THT-Axial-Ausführung ist es auch für Prototypen, Reparaturen und Anwendungen mit mechanisch höherer Belastung geeignet; für leistungsfähigere oder platzkritische Designs sind hingegen SMD- bzw. Hochleistungswiderstände zu prüfen. Beim Austausch oder der Auswahl ist auf Nennleistung, Spannungsfestigkeit, Temperaturbereich und ggf. auf das Temperaturverhalten (ppm/°C) zu achten, um die Einsatzbedingungen korrekt abzubilden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	6,8 kΩ
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
