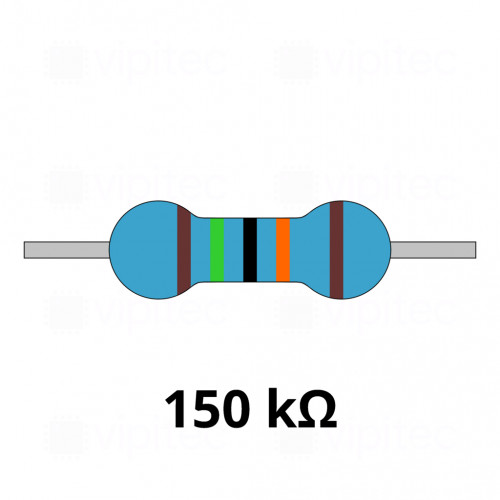

150 Kiloohm Metallschicht-Widerstand, THT, ±1%, 600 mW, 350 V, -55..155 °C, 0207

MPN: 05-0002-00035
Artikelnr.: 05-0002-00035
Lagerbestand: 3795

Widerstand

Menge

Stückpreis¹

5+

0,180000 €

Netto 0,151261 €

20+

0,055000 €

Netto 0,046218 €

100+

0,018500 €

Netto 0,015546 €

500+

0,011200 €

Netto 0,009412 €
0,18 €
inkl. MwSt. zzgl. Versand
Netto 0,151261 €

Menge

Gesamt:

Mindestbestellmenge: 5 Stück

Dieser axiale Metallschicht-Widerstand mit 150 kΩ Nennwert verbindet präzise elektrische Kenndaten mit einer robusten Durchsteckbauweise (THT). Metallschicht- beziehungsweise Metallfilm-Widerstände zeichnen sich durch geringe Rauschzahlen, gute Langzeitstabilität und eine reproduzierbare Temperaturcharakteristik aus, weshalb sie in Mess-, Regel- und Präzisionsanwendungen bevorzugt werden. Die enge Toleranz von ±1 % klassifiziert das Bauteil als präzisionsgeeignet und ermöglicht den Einsatz in Spannungsteilern, Filtern und Referenznetzwerken, in denen Genauigkeit erforderlich ist.

Elektrisch bietet der Widerstand eine Nennbelastbarkeit von 600 mW und eine maximale Gleichspannung bis 350 V; dabei sind thermische Randbedingungen und die Wärmeabfuhr bei der Bemessung der Belastbarkeit zu berücksichtigen. Der Temperaturkoeffizient von ±50 ppm/°C (TCR) beschreibt die temperaturabhängige Änderung des Widerstandswerts; bezogen auf 150 kΩ entspricht das einer Änderung von etwa 7,5 Ω pro Kelvin. Über den angegebenen Betriebstemperaturbereich von −55 °C bis +155 °C (ΔT = 210 K) ergibt sich eine mögliche Veränderung von ungefähr 1,05 % des Nennwerts durch den TCR – ein Wert, der zusammen mit der Anfangstoleranz für das zu erwartende Verhalten unter Extrembedingungen herangezogen werden sollte.

Mechanisch ist das Bauteil in der metrischen Bauform 0207 ausgeführt (Durchmesser ≈ 2,4 mm, Länge ≈ 6,3 mm) und besitzt gerade, axiale Anschlussdrähte zur leichten Montage in Leiterplatten oder für Punkt‑zu‑Punkt‑Verdrahtung. Die THT-Bauform erleichtert manuelle Lötarbeiten sowie Wellen- oder Selektivlötverfahren. Das Produkt ist RoHS-konform und Teil der vipitec‑Produktlinie "Industry". Typische Einsatzfelder sind industrielle Elektronik, Steuer‑ und Regeltechnik, Messtechnik sowie Anwendungen, in denen Kombination aus Präzision, Stabilität und einfacher Montage gefordert ist; bei der Auslegung ist auf ausreichende thermische Entkopplung und Einhaltung der Spannungsgrenzen zu achten.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 350 V
Nennbelastbarkeit (Leistung)	600 mW
Material	Metallschicht
RoHS-konform
Länge	6,3 mm
Bauelement
Ausführung	Axial (gerade)
Bauform (metrisch)	0207
Montageart	THT
Betriebstemperatur	-55 - 155 °C
Durchmesser	2,4 mm
Widerstand
Temperaturkoeffizient	±50 ppm/°C
Widerstand	150 kΩ
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
