Kerko, SMD, 470 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

MPN: 05-0003-02058
Artikelnr.: 05-0003-02058
Lagerbestand: 5045

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,082500 €

Netto 0,069328 €

50+

0,068000 €

Netto 0,057143 €

100+

0,040800 €

Netto 0,034286 €

500+

0,015200 €

Netto 0,012773 €

2000+

0,012105 €

Netto 0,010172 €

4000+

0,011278 €

Netto 0,009478 €
0,0825 €
inkl. MwSt. zzgl. Versand
Netto 0,069328 €
Großpackungen

7'' Rolle à 2000 Stück:
nicht auf Lager – Angebot anfordern

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

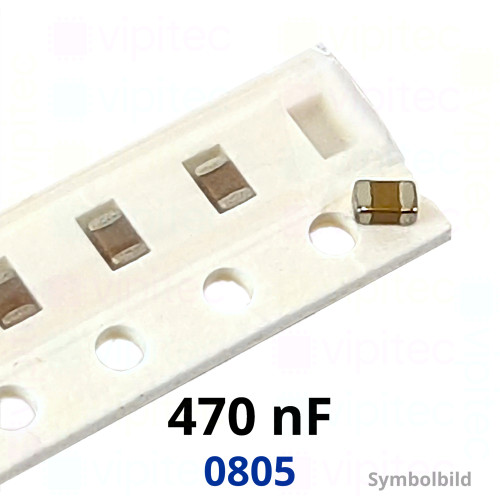

Dieser SMD-Keramik-Kondensator (oft auch MLCC oder kurz "Kerko" genannt) bietet eine Nennkapazität von 470 nF bei ±10 % Toleranz und einer maximalen Gleichspannung von 50 V. Die Baugröße 0805 (metrisch 2012) liefert diese vergleichsweise hohe Kapazität in einem kompakten Gehäuse (ca. 2,0 × 1,25 × 1,25 mm) und ist Teil der vipitec-Produktlinie "Industry". Der Kondensator ist RoHS-konform und für den Einsatz in einem Betriebstemperaturbereich von −55 °C bis +125 °C spezifiziert, wodurch er für viele industrielle Anwendungen in Frage kommt.

Das verwendete Dielektrikum ist vom Typ X7R, ein Class-II-Keramikmaterial, das für moderate Temperaturstabilität ausgelegt ist (betriebsfähig bis +125 °C). X7R-Kondensatoren zeigen typischerweise eine gewisse kapazitätsabhängige Änderung in Abhängigkeit von Temperatur und angelegter Spannung; sie eignen sich daher gut für allgemeine Entkopplungs-, Bypass- und Filteraufgaben, nicht jedoch für Anwendungen, die eine hochpräzise Kapazitätsstabilität über Temperatur und Bias erfordern (z. B. Referenz- oder Zeitbasis-Schaltungen). Der angegebene Verlustfaktor (tan δ ≈ 0,05) beschreibt die durch das Dielektrikum bedingten Energieverluste und kennzeichnet das Bauteil als geeignet für allgemeine Leistungs- und Signalanwendungen, bei denen nur moderate Wirkleistungseffekte tolerierbar sind.

Mechanisch ist das 0805-SMD-Format für automatisierte Bestückung und Lötprozesse ausgelegt; das Bauteil ist kompatibel mit gängigen Pick-and-Place- und Reflow-Prozessen. Durch die hohe Kapazität auf kleinem Raum bietet das Bauteil Vorteile bei Platzbeschränkungen auf Leiterplatten und reduziert typischerweise ESR und ESL im Vergleich zu größeren diskreten Lösungen, was die Wirksamkeit als Entkopplungs- oder Glättkondensator erhöht. Nutzer sollten jedoch den DC-Bias-Effekt (Kapazitätsabfall bei angelegter Spannung) und die X7R-typischen Temperatur- und Spannungsabhängigkeiten bei der Schaltungsdimensionierung berücksichtigen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	1,25 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	470 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
