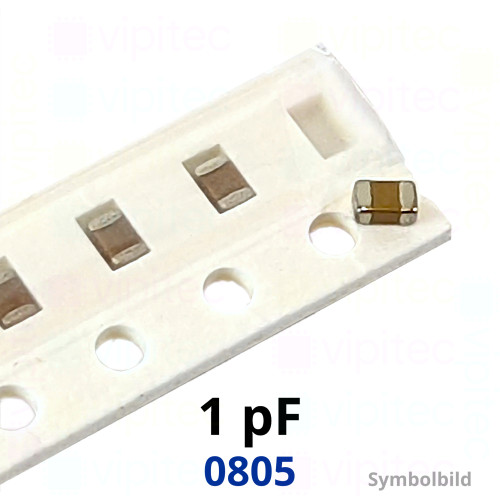

Kerko, SMD, 1 pF, ±25%, 50 V, -55..125 °C, 0805, NP0 / C0G

Artikelnr.: 05-0003-02017 Kopiert!
🟢 760 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,148500 €

Netto 0,12479 €

50+

0,095400 €

Netto 0,080168 €

100+

0,077400 €

Netto 0,065042 €

500+

0,062380 €

Netto 0,052420 €

4000+

0,055233 €

Netto 0,046414 €
0,1485 €
inkl. MwSt. zzgl. Versand
Netto 0,12479 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

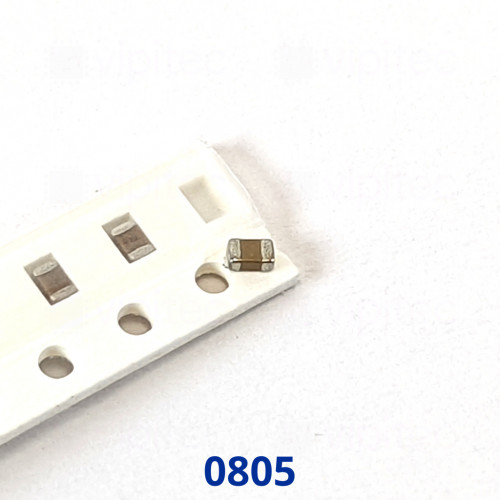

Bei diesem Bauteil handelt es sich um einen SMD-Keramikkondensator (oft kurz „Kerko“ oder „Chipkondensator“ genannt) im Format 0805 (2012 metrisch) mit einer Nennkapazität von 1 pF und einer Nennspannung von 50 V DC. Die Abmessungen betragen ca. 2,0 × 1,25 × 0,6 mm, wodurch der Kondensator für gängige Pick-and-Place- und Reflow-Lötprozesse geeignet ist. Die Bauform und die SMD-Ausführung erleichtern die automatisierte Bestückung auf Leiterplatten und die Integration in dichte Schaltungsdesigns; das Bauteil ist Teil der vipitec-Produktlinie Industry und RoHS-konform.

Als Dielektrikum kommt NP0 / C0G zum Einsatz, ein klassisches temperaturstabiles Keramikmaterial mit nahezu null Temperaturkoeffizient, das geringe Kapazitätsänderungen über den Temperaturbereich minimiert. Der angegebene Verlustfaktor (tan δ = 0,001) weist auf sehr niedrige dielektrische Verluste hin, was sich in hohem Qualitätsfaktor (Q) und geringem Energieverlust bei hochfrequenten Anwendungen niederschlägt. Zu beachten ist die Toleranz von ±25 %: trotz der temperaturstabilen NP0-Eigenschaften kann die tatsächliche Kapazität im Fertigungsdurchlauf deutlich vom Nennwert abweichen; bei Anwendungen mit sehr enger Kapazitätsvorgabe ist dies zu berücksichtigen. Der spezifizierte Betriebstemperaturbereich reicht von −55 °C bis +125 °C.

Typische Einsatzgebiete für einen 1-pF NP0-SMD-Kondensator sind hochfrequente Schaltungen wie Anpassnetzwerke, HF-Filter, Oszillatoren oder Resonanzkreise, dort wo geringe Verluste und gute Temperaturstabilität wichtiger sind als enge Kapazitätstoleranzen. Wegen der sehr kleinen Kapazität spielen parasitäre Leiterplattenkapazitäten und Lötstellen eine vergleichsweise große Rolle; Layout-Maßnahmen zur Minimierung unerwünschter Streukapazitäten und zur Kontrolle von Leiterbahninduktivitäten sind deshalb empfehlenswert. Das Bauteil ist für Standardlötprozesse vorgesehen und entspricht modernen Umweltrichtlinien (RoHS), bei der Auswahl und Dimensionierung sollte jedoch die ±25-%-Toleranz mit bedacht werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Höhe	0,6 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 pF
Toleranz (Kapazität)	±25 %
Verlustfaktor (tan δ)	0,001
Dielektrikum	NP0 / C0G
