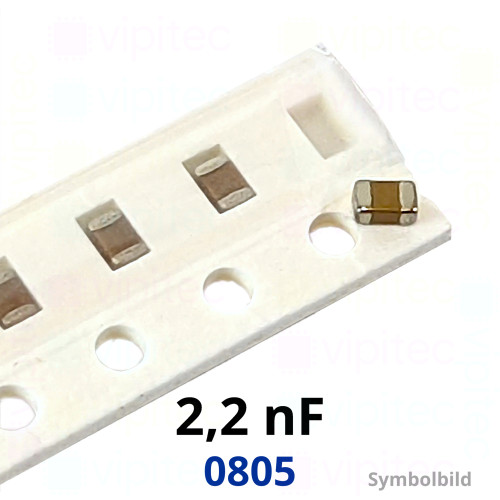

Kerko, SMD, 2,2 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

Dieser Keramikkondensator im SMD-Gehäuse 0805 (metrisch 2012, 2,0 × 1,25 mm, Bauhöhe 0,8 mm) bietet eine Nennkapazität von 2,2 nF bei einer Nennspannung von 50 V DC und einer Serientoleranz von ±10 %. Als mehrlagiger Keramikkondensator (MLCC, umgangssprachlich auch „Kerko“ oder Keramikkondensator) ist das Bauteil für die oberflächenmontage (SMD) ausgelegt und erfüllt die RoHS-Anforderungen. Die kompakte Bauform und die genormten Abmessungen machen das Bauteil kompatibel mit gängigen Pick-and-Place- und Reflow-Lötprozessen in industriellen Fertigungsumgebungen; vipitec führt es in der Produktlinie „Industry“ für anspruchsvolle Massenbestückungen.

Das Dielektrikum X7R ermöglicht den Einsatz über einen Temperaturbereich von −55 °C bis +125 °C; X7R steht für eine moderate Temperaturstabilität bei typischerweise bis zu ±15 % Kapazitätsänderung über diesen Bereich (dies ist ein dielektrikspezifischer Charakter und zusätzlich zur Nenntoleranz zu betrachten). Der Verlustfaktor (tan δ) von 0,025 kennzeichnet das Material als mäßig verlustbehaftet, was für allgemeine Entkopplungs-, Filter- und Kopplungsaufgaben akzeptabel ist, jedoch bei hochpräzisen Resonanz- oder HF-Anwendungen und bei Applikationen mit hohen Wechselstromanteilen zu berücksichtigen ist. Wie bei vielen Kernen mit höherer Permittivität kann sich die effektive Kapazität unter DC-Vorspannung merklich vermindern (DC-Bias-Effekt); die tatsächlich verfügbare Kapazität ist daher bei Systemauslegung zu prüfen.

Das Bauteil eignet sich primär für allgemeine Anwendungen wie Entkopplung, Rauschunterdrückung, DC-/AC-Kopplung und passive Filter in elektronischen Schaltungen, bei denen kosteneffiziente, kompakte und temperaturstabile Kondensatoren gefragt sind. Für zeit- oder temperaturkritische Anwendungen, bei denen sehr enge Kapazitätstoleranzen und minimale Temperaturabhängigkeit erforderlich sind, sollten die Grenzen des X7R-Dielektrikums sowie die angegebene Verlustleistung berücksichtigt und gegebenenfalls alternative Dielektrika (z. B. NP0/C0G) herangezogen werden. Begriffe: „tan δ“ bezeichnet den Verhältnisverlust der Dielektrizität (Verlustfaktor), „MLCC“ steht für Multi-Layer Ceramic Capacitor; „SMD“ bedeutet surface-mount device bzw. oberflächenmontage.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	2,2 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Kerko, SMD, 2,2 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

0,0975 €
