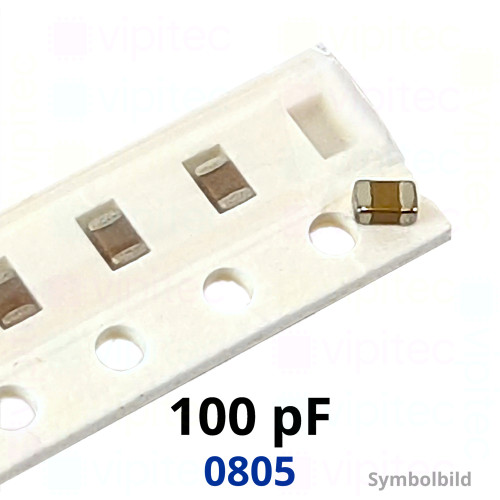

Kerko, SMD, 100 pF, ±10%, 50 V, -55..125 °C, 0805, X7R

MPN: 05-0003-02059
Artikelnr.: 05-0003-02059
Lagerbestand: 3855

Kapazität / Spannung

Großpackungen

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,097500 €

Netto 0,081933 €

100+

0,058500 €

Netto 0,049160 €

500+

0,029800 €

Netto 0,025042 €

4000+

0,024191 €

Netto 0,020329 €
0,0975 €
inkl. MwSt. zzgl. Versand
Netto 0,081933 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (häufig kurz „Kerko“ oder MLCC genannt) bietet eine Nennkapazität von 100 pF bei einer Nennspannung bis 50 V DC und einer Kapazitätstoleranz von ±10 %. Die Bauform 0805 (metrisch 2012) mit Abmessungen von 2,0 × 1,25 mm und einer Höhe von 0,6 mm ermöglicht kompakte Bestückung auf Leiterplatten mit hoher Bauteildichte und ist ausgelegt für die automatisierte SMD-Montage und Reflow-Lötprozesse. Als Mitglied der vipitec-Produktlinie „Industry“ eignet sich das Bauteil für industrielle Anwendungen, bei denen kleine Baugröße und reproduzierbare elektrische Eigenschaften gefragt sind.

Das Dielektrikum des Kondensators ist vom Typ X7R, ein keramisches Material mit mittlerer Temperaturstabilität, das einen weiten Einsatzbereich von −55 bis +125 °C erlaubt. Im Vergleich zu hochstabilen Dielektrika wie C0G/NP0 zeigt X7R ein moderates Temperatur- und Feldverhalten, weshalb dieser Typ häufig für Entkopplung, Filterung und allgemeine Schaltungsaufgaben verwendet wird, bei denen geringe Größe Vorrang vor extrem konstanter Kapazität hat. Der angegebene Verlustfaktor (tan δ = 0,025) gibt die dielektrischen Verluste an; dieser Wert beschreibt die Energieverluste im Material und ist ein Indikator für die Effizienz des Kondensators in hochfrequenten oder verlustkritischen Anwendungen.

Neben den elektrischen Kennwerten ist das Bauteil RoHS-konform, was die Einsetzbarkeit in diversen Industrie- und Serienprodukten erleichtert. Typische Einsatzgebiete sind Entkopplungs- und Bypass-Funktionen auf Stromversorgungs- und Signal-Power-Leitungen, HF-Filter und allgemeine kapazitive Aufgaben in elektronischen Baugruppen. Der Kondensator ist als SMD-Teil für automatisierte Produktionsprozesse ausgelegt; bei der Auslegung von Schaltungen sollte das Verhalten von X7R unter Temperatur- und Bias-Bedingungen berücksichtigt werden, da dies die effektive Kapazität im Betrieb beeinflussen kann.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	0,6 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	100 pF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
