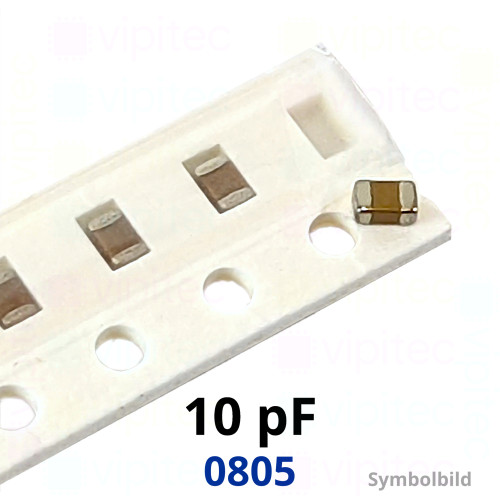

Kerko, SMD, 10 pF, ±10%, 50 V, -55..125 °C, 0805, X7R

Artikelnr.: 05-0003-02002 Kopiert!
🟢 3765 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,099500 €

Netto 0,083613 €

50+

0,094525 €

Netto 0,079433 €

100+

0,066167 €

Netto 0,055603 €

500+

0,025800 €

Netto 0,021681 €

4000+

0,021774 €

Netto 0,018297 €
0,0995 €
inkl. MwSt. zzgl. Versand
Netto 0,083613 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

Keramikkondensator (Kerko) im SMD-Gehäuse 0805 (metrisch 2012) mit einer Nennkapazität von 10 pF und einer Toleranz von ±10 %. Der Kondensator ist für eine Gleichspannung bis 50 V spezifiziert und deckt einen Betriebstemperaturbereich von −55 °C bis +125 °C ab. Die kompakten Abmessungen betragen 2,00 × 1,25 × 0,78 mm; die Bauform 0805 entspricht damit der gängigen SMD-Größe für platzsparende Leiterplatten-Layouts. Als mehrschichtiges Keramikbauelement (MLCC) ist dieser Kondensator für automatisierte Bestückungsverfahren und dichtgepackte Schaltungsdesigns ausgelegt.

Das verwendete Dielektrikum ist vom Typ X7R, ein temperaturstabiler Keramikwerkstoff, der einen ausgewogenen Kompromiss zwischen Kapazitätsdichte und Temperaturstabilität bietet. Im Vergleich zu hochstabilen NP0/C0G-Typen weist X7R eine höhere Kapazitätsdichte, aber auch eine stärkere Abhängigkeit von Temperatur und angelegter Gleichspannung auf; das bedeutet, dass sich der effektive Kapazitätswert unter unterschiedlichen Betriebsbedingungen verändern kann. Der angegebene Verlustfaktor (tan δ) von 0,025 beschreibt die dielektrischen Verluste und gibt Aufschluss über die Dämpfung und Güte des Bauteils bei Wechselspannungen — ein zu großer Verlustfaktor kann bei hochfrequenten oder resonanten Anwendungen die Dämpfungs- bzw. Güteeigenschaften beeinflussen.

Typische Einsatzbereiche mit diesem kleinen Kapazitätswert sind HF-/HF-nahe Anwendungen, Abstimmungen, Impedanzanpassungen, Filterschaltungen und Kompensation von parasitären Kapazitäten in Signalpfaden, wobei die tatsächliche Eignung von Schaltungsanforderungen und der Sensitivität gegenüber Kapazitätsdrift abhängt. Die SMD-Montage erleichtert Pick-and-Place- und Reflow-Prozesse; dabei sind übliche Lötverfahren und Lötprofilempfehlungen des Herstellers zu beachten. Das Bauteil ist RoHS-konform und gehört zur Produktlinie „Industry“, geeignet für industrielle Elektronik, bei der kompakte Bauform und verlässliche elektrische Eigenschaften gefordert sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Höhe	0,78 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	10 pF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
