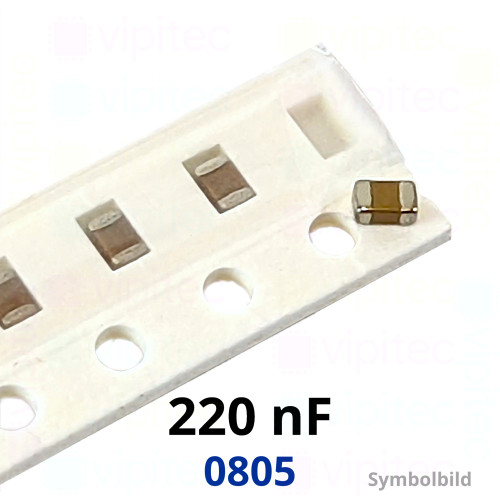

Kerko, SMD, 220 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

Bei diesem Bauteil handelt es sich um einen Kerko im SMD-Gehäuse (auch bezeichnet als Keramikkondensator oder SMD-Kondensator) mit einer Nennkapazität von 220 nF und einer Nennspannung von 50 V. Die Bauform 0805 (metrisch 2012) beschreibt das kompakte Gehäusemaß von ca. 2,0 × 1,25 mm bei einer Bauhöhe von 1,25 mm und ist für automatische Bestückung und Reflow-Lötprozesse ausgelegt. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Industry", was seinen Einsatz im industriellen Temperatur- und Anwendungsbereich nahelegt.

Das verwendete Dielektrikum ist X7R, ein keramischer Werkstoff mit moderater Temperaturstabilität (nach Norm typischerweise zulässige Kapazitätsänderung bis ±15 % im Bereich −55 °C bis +125 °C). Die angegebene Toleranz von ±10 % bezieht sich auf die Nennkapazität bei Referenzbedingungen und ist getrennt von der dielektrikumsbedingten Temperatur- und Spannungsabhängigkeit. X7R-Bausteine zeigen außerdem einen ausgeprägten DC-Bias-Effekt: die effektive Kapazität kann unter angelegter Gleichspannung deutlich abnehmen, weshalb bei Anwendungen mit hohen Betriebsspannungen die tatsächliche Kapazität unter Betriebsbedingungen geprüft werden sollte. Der Verlustfaktor (tan δ ≈ 0,05) kennzeichnet moderate dielektrische Verluste, relevant bei Wechselstromanteilen, hohen Frequenzen oder bei hohen Ripple-Strömen (erhöhter Verlust führt zu Erwärmung und Leistungseinbußen).

Praktische Einsatzgebiete sind Entkopplung und Filterung auf Versorgungsschienen, Zwischenkreis- und Steuerstromkreis-Bypässe sowie allgemeines Rauschen- und Störungsmanagement in Industrie- und Leistungselektronik. Wegen der Kombination aus X7R-Dielektrikum, Toleranz und DC-Bias-Empfindlichkeit ist das Bauteil weniger geeignet für hochpräzise Timing- oder Resonanzanwendungen, bei denen enge Kapazitätswerte und geringe Nichtlinearität erforderlich sind. Bei Konstruktionsempfehlungen ist auf geeignete Spannungsderating-, Wärme- und Frequenzbedingungen zu achten, um die erwartete Funktion und Lebensdauer in der Anwendung sicherzustellen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	1,25 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	220 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Kerko, SMD, 220 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

0,0975 €
