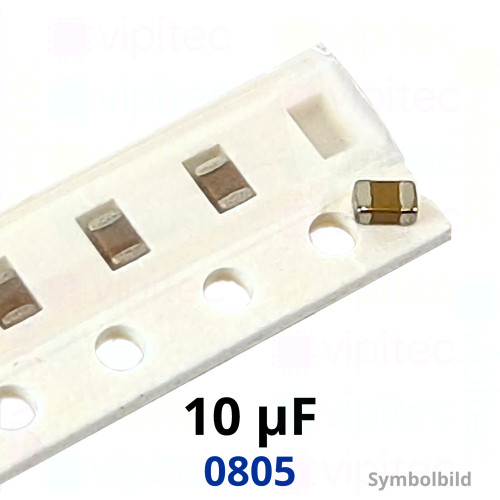

Kerko, SMD, 10 µF, ±20%, 16 V, -55..85 °C, 0805, X5R

Artikelnr.: 05-0003-02019 Kopiert!
🟢 10077 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 2000 Stück
4 auf Lager (= 8000 Stück)
Menge

Stückpreis¹

20+

1,230000 €

Netto 1,033613 €

50+

0,590400 €

Netto 0,496134 €

100+

0,354240 €

Netto 0,297681 €

500+

0,085018 €

Netto 0,071443 €

2000+

0,059052 €

Netto 0,049624 €
1,23 €
inkl. MwSt. zzgl. Versand
Netto 1,033613 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen keramischen Multilayer-Kondensator (MLCC, auch SMD-Kerko oder Keramikkondensator genannt) mit einer Nennkapazität von 10 µF und einer Toleranz von ±20 %. Die Baugröße 0805 (metrisch 2012) ermöglicht eine platzsparende Bestückung auf Leiterplatten und ist mit den Maßen 2,00 mm × 1,25 mm × 1,25 mm für automatische Bestückungsverfahren (Pick-and-Place, Reflow-Löten) ausgelegt. Die Nennspannung beträgt 16 V DC; die Nennangaben entsprechen der Produktlinie "Industry" von vipitec, die auf industrielle Einsatzbedingungen ausgelegt ist.

Als Dielektrikum kommt X5R zum Einsatz, ein Klasse-II-Werkstoff, der eine vergleichsweise hohe Permittivität erlaubt und damit größere Kapazitätswerte in kleinen Gehäusen realisierbar macht. X5R bietet moderate Temperaturstabilität im spezifizierten Bereich von −55 °C bis +85 °C; neben der Fertigungstoleranz von ±20 % ist zu beachten, dass die tatsächlich nutzbare Kapazität durch Temperaturverhalten und DC-Bias (Kapazitätsabnahme unter Gleichspannung) beeinflusst werden kann. Der Verlustfaktor (tan δ) von 0,09 gibt Auskunft über die dielektrischen Verluste und zeigt, dass das Bauteil für niederohmige Entkopplungs- und Pufferaufgaben geeignet ist, während es für hochpräzise oder resonante Anwendungen mit sehr niedrigem Verlust weniger geeignet ist.

Typische Einsatzfelder sind Entkopplung und Pufferspeicherung in DC-Versorgungen, Glättung in Schaltreglern, sowie allgemeine Filter- und Bypass-Anwendungen in Industrie- und Elektronikprodukten, bei denen Platzbedarf und Kapazitätsdichte entscheidend sind. Das Bauteil ist RoHS-konform und für den genannten Temperaturbereich spezifiziert. Für Anwendungen, in denen die exakte Kapazität unter Last oder bei Temperatur kritisch ist, empfiehlt sich eine Validierung der Effektivkapazität im realen Betriebszustand, da keramische Klasse-II-Kondensatoren unter DC-Bias und bei Temperatur Veränderungen der Kapazität zeigen können.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 16 V
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Höhe	1,25 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 85 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	10 µF
Toleranz (Kapazität)	±20 %
Verlustfaktor (tan δ)	0,09
Dielektrikum	X5R
