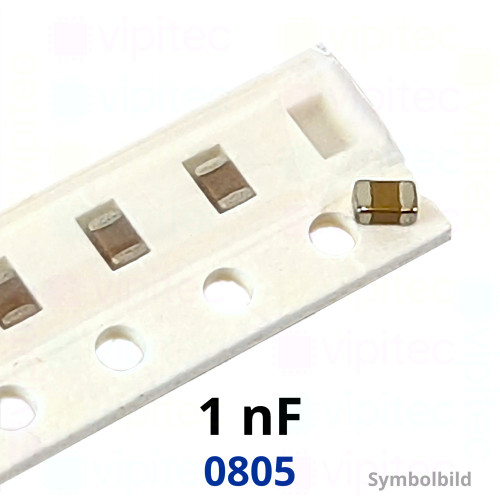

Kerko, SMD, 1 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

Artikelnr.: 05-0003-02018 Kopiert!
🟢 3310 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,118500 €

Netto 0,09958 €

50+

0,067200 €

Netto 0,056471 €

100+

0,049800 €

Netto 0,041849 €

500+

0,035660 €

Netto 0,029966 €

4000+

0,030637 €

Netto 0,025746 €
0,1185 €
inkl. MwSt. zzgl. Versand
Netto 0,09958 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (auch als Kerko oder Chipkondensator bezeichnet) bietet eine Nennkapazität von 1 nF und ist in der gängigen Bauform 0805 / 2012 ausgeführt. Die kompakte, flache Geometrie mit den Abmessungen 2,00 × 1,25 × 0,65 mm ermöglicht automatisierte Bestückung und platzsparende Layouts auf Leiterplatten. Die Ausführung in der vipitec-Produktlinie "Industry" und die RoHS-Konformität machen das Bauteil zu einer kompakten, normgerechten Wahl für industrielle Elektronikprojekte, bei denen eine robuste und reproduzierbare Serienfertigung gefordert ist.

Das Dielektrikum vom Typ X7R steht für ein keramisches Material mit mittlerer Temperaturstabilität: es behält seine elektrischen Eigenschaften über einen weiten Temperaturbereich, zeigt jedoch im Vergleich zu spezialisierten NP0/C0G-Typen eine gewisse Kapazitätsänderung bei Temperatur- und Spannungseinfluss. Die Toleranz von ±10 % und der Verlustfaktor (tan δ) von 0,025 geben Hinweise auf die Einsatzgrenzen: der Kondensator eignet sich gut für Entkopplungs-, Glättungs- und allgemeine Signalpfadaufgaben, weniger jedoch für hochgenaue Zeitkonstanten oder empfindliche HF-Resonanzen, bei denen sehr niedrige Verluste und enge Toleranzen erforderlich sind. Wie bei keramischen X7R-Typen üblich, kann die effektive Kapazität unter Gleichspannung etwas abnehmen; dieses Verhalten sollte beim Schaltungsentwurf berücksichtigt werden.

Mit einem zulässigen Betriebsspannungsbereich bis 50 V DC und einem Temperaturbereich von −55 bis +125 °C ist der Kondensator für viele industrielle Umgebungen ausgelegt. Die robuste Bauweise und die standardisierte Größe erleichtern die Integration in gängige Platinenlayouts und Fertigungsprozesse. Typische Anwendungen sind Entkopplung von Versorgungsschienen, Filterung in Netzteilen, Bypass-Aufgaben und allgemeine kapazitive Funktionen in Steuer- und Leistungselektronik, wobei die genannten elektrischen und temperaturabhängigen Eigenschaften bei der Auswahl und Platzierung im Schaltungsdesign zu berücksichtigen sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Höhe	0,65 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
