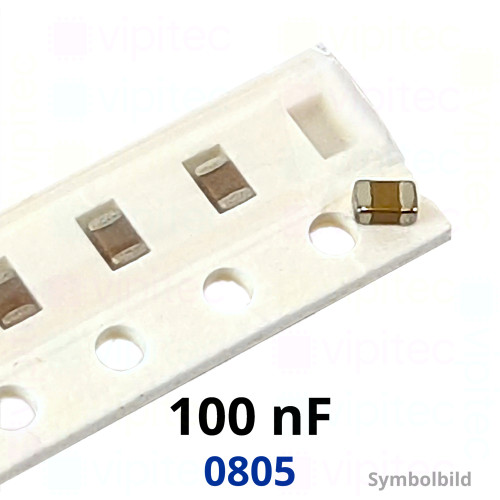

Kerko, SMD, 100 nF, ±10%, 100 V, -55..125 °C, 0805, X7R

Artikelnr.: 05-0003-02006 Kopiert!
🟢 1390 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

13'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,166000 €

Netto 0,139496 €

50+

0,098800 €

Netto 0,083025 €

100+

0,082600 €

Netto 0,069412 €

500+

0,069040 €

Netto 0,058017 €

10000+

0,058564 €

Netto 0,049213 €
0,166 €
inkl. MwSt. zzgl. Versand
Netto 0,139496 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (häufig kurz als Kerko bezeichnet) mit 100 nF Nennkapazität ist ein nichtpolarer Chip-Bauelement für die Montage in automatisierten Bestückungsprozessen. Die Bauform 0805 (metrisch 2012) bei den Abmessungen von 2,00 × 1,25 × 1,00 mm ermöglicht eine kompakte Platzierung auf Leiterplatten und ist geeignet für Anwendungen bis 100 V DC, etwa für Entkopplung, Glättung, lokale Zwischenspeicherung und allgemeine HF-Bypass-Aufgaben in leistungselektronischen und analogen Schaltungen. Als SMD-Teil ist er für Reflow-Lötprozesse und Pick-and-Place-Verfahren ausgelegt und lässt sich leicht in bestehende Produktionsabläufe integrieren.

Das verwendete X7R-Dielektrikum bietet moderate Temperaturstabilität über den Einsatztemperaturbereich von −55 bis +125 °C; nach Definition der Klasse X7R kann die Kapazität über diesen Bereich typischerweise um bis zu ±15 % variieren. Die Nennkapazität ist werkseitig mit ±10 % spezifiziert, wodurch eine feinere Toleranz als die grobe Dielektrikumsklasse vorliegt. Der Verlustfaktor (tan δ) von 0,025 kennzeichnet moderate dielektrische Verluste: das Bauteil eignet sich gut für Entkopplungs- und Filteraufgaben, ist jedoch nicht optimal für hochpräzise Frequenz- oder Hochfrequenz-Resonanzanwendungen, bei denen niedrigere Verlustfaktoren (z. B. C0G/NP0) erforderlich wären.

Das Bauteil ist RoHS-konform und gehört zur Produktlinie „Industry“, was auf eine für industrielle Bedingungen geeignete Spezifikation hinweist. Synonyme und verwandte Bezeichnungen sind beispielsweise „SMD-Keramikkondensator“, „Chipkondensator 0805 (2012)“ oder kurz „SMD-Kerko“. Bei der Auswahl sollte berücksichtigt werden, ob die Kombination aus 100 V Nennspannung, X7R-Temperaturverhalten und dem Verlustfaktor den Anforderungen der konkreten Anwendung (z. B. Belastbarkeit bei wechselnden Temperaturen oder für Hochstrom-Ripple) entspricht.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Zertifizierungen
Betriebsspannung (DC)	0 - 100 V
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Höhe	1 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	100 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
