Kerko, SMD, 47 nF, ±10%, 50 V, -55..125 °C, 0805, X7R

MPN: 05-0003-02057
Artikelnr.: 05-0003-02057
Lagerbestand: 2930

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,097500 €

Netto 0,081933 €

100+

0,058500 €

Netto 0,049160 €

500+

0,030100 €

Netto 0,025294 €

4000+

0,024475 €

Netto 0,020567 €

15000+

0,024217 €

Netto 0,020350 €
0,0975 €
inkl. MwSt. zzgl. Versand
Netto 0,081933 €
Großpackungen

7'' Rolle à 4000 Stück:
nicht auf Lager – Angebot anfordern

13'' Rolle à 15000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

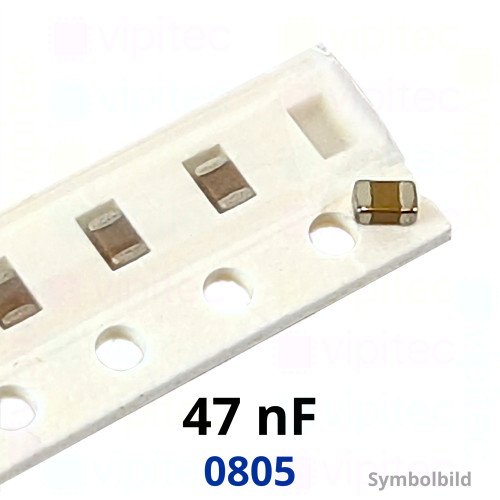

SMD-Keramikkondensator 47 nF, 50 V (0805 / 2012) aus der vipitec Produktlinie "Industry". Dieser multilagige Keramikkondensator (MLCC, oft kurz "Kerko" genannt) bietet eine Nennkapazität von 47 nF mit ±10 % Toleranz und ist für den Einsatz auf Leiterplatten im SMD-Format ausgelegt. Typische Anwendungsbereiche sind Entkopplung und Glättung von Versorgungsspannungen, Rauschunterdrückung in analogen und digitalen Schaltungen sowie allgemeine Filteraufgaben in Industriesteuerungen und Baugruppen mit begrenztem Bauraum.

Das verwendete Dielektrikum X7R steht für eine moderate Temperaturstabilität im Einsatzbereich von −55 °C bis +125 °C; im Vergleich zu NPO/C0G bedeutet dies, dass die Kapazität über Temperatur und angelegte Gleichspannung stärker schwanken kann. Der Verlustfaktor (tan δ) von 0,025 beschreibt die dielektrischen Verluste bei Wechselspannung – dieser Wert ist typisch für X7R-Typen und beeinflusst die Verlustleistung und das Verhalten bei höheren Wechselströmen. Für präzise Zeitkonstanten oder Anwendungen mit sehr geringem Kapazitätsdrift sind keramische Hochstabilitätsdielektrika (z. B. C0G/NPO) meist geeigneter; für allgemeine Entkopplungs- und Filterfunktionen ist X7R jedoch eine ausgewogene Wahl.

Mechanisch entspricht das Bauteil dem 0805-Format (metrisch 2012) mit den Abmessungen 2,0 × 1,25 × 0,6 mm und ist für gängige SMD-Lötprozesse, einschließlich Reflow-Löten, vorgesehen. Die Nennspannung liegt bei bis zu 50 V DC; beim Entwurf sollte die DC-Bias-Abhängigkeit der effektiven Kapazität berücksichtigt werden. Das Bauteil ist RoHS-konform und für industrielle Einsatzbedingungen ausgelegt. Begriffe wie MLCC (Multi-Layer Ceramic Capacitor), SMD-Kerko oder Keramikkondensator bezeichnen dieselbe Bauteilklasse und helfen bei der Auswahl vergleichbarer Kondensatoren.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	0,6 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	47 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
