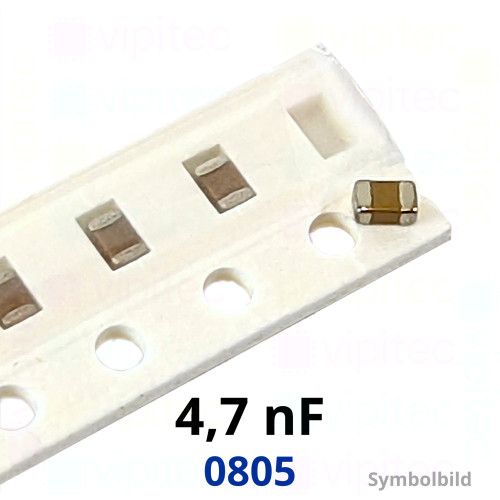

Kerko, SMD, 4,7 nF, ±10%, 100 V, -55..125 °C, 0805, X7R

Bei diesem Bauteil handelt es sich um einen SMD-Keramikkondensator ("Kerko") mit 4,7 nF Nennkapazität und ±10 % Toleranz im gängigen 0805-Gehäuse (metrisch 2012). Die Nominalspannung liegt bei 100 V DC, die Bauform ist für die Bestückung im Reflow-Prozess ausgelegt und entspricht den Anforderungen an automatisierte Leiterplattenmontage. Als RoHS-konformes Industrieprodukt ist es für den Einsatz in Serienfertigungen konzipiert und eignet sich dort, wo kompakte, wiederholbar bestückbare Kondensatoren benötigt werden.

Das verwendete X7R-Dielektrikum ist ein Klasse-II-Keramikmaterial, das eine vergleichsweise hohe Kapazitätsdichte bei moderater Temperaturstabilität bietet. Im Vergleich zu C0G/NPO liefert X7R mehr Kapazität pro Volumen, zeigt jedoch einen höheren Verlustfaktor (hier tan δ ≈ 0,1) sowie eine ausgeprägtere Abhängigkeit der Kapazität von DC-Vorspannung (DC-Bias). X7R-Typen sind daher für allgemeine Entkopplungs-, Filter- und Speicherfunktionen gut geeignet, erfordern aber bei empfindlichen Analog- oder HF-Anwendungen die Prüfung der Spannungs- und Temperaturabhängigkeit; die konkrete Betriebstemperaturfreigabe kann je nach Herstellerangabe variieren, prüfen Sie hierfür das jeweilige Datenblatt.

Typische Einsatzbereiche sind Entkopplung und Rauschunterdrückung, Buck-/Boost-Leiterplatten in Leistungsanwendungen bis zur genannten Spannungsfestigkeit, Signalfilter und allgemeine Schaltungsstabilisierung in Industrieelektronik. Die 0805-Bauform bietet einen Kompromiss zwischen Bauteilgröße und Kapazität, wodurch sie in dicht bestückten Designs verwendet werden kann, ohne auf ausreichende Spannungsfestigkeit verzichten zu müssen. Für präzise Auslegungsempfehlungen (z. B. Kapazitätsverlust unter DC-Bias, Lebensdauer bei erhöhten Temperaturen oder Grenzwerte für Ripple-Strom und Selbstheizung) ist das technische Datenblatt des Herstellers maßgeblich.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 100 V
RoHS-konform
Länge	2,01 mm
Breite	1,25 mm
Höhe	0,9 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 155 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	4,7 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,1
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Kerko, SMD, 4,7 nF, ±10%, 100 V, -55..125 °C, 0805, X7R

0,125 €
