Kerko, SMD, 22 nF, ±10%, 100 V, -55..125 °C, 0805, X7R

MPN: 05-0003-02054
Artikelnr.: 05-0003-02054
Lagerbestand: 1655

Kapazität / Spannung

Menge

Stückpreis¹

20+

0,125000 €

Netto 0,105042 €

100+

0,075000 €

Netto 0,063025 €

500+

0,058500 €

Netto 0,049160 €

2000+

0,052083 €

Netto 0,043767 €
0,125 €
inkl. MwSt. zzgl. Versand
Netto 0,105042 €
Großpackungen

7'' Rolle à 2000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

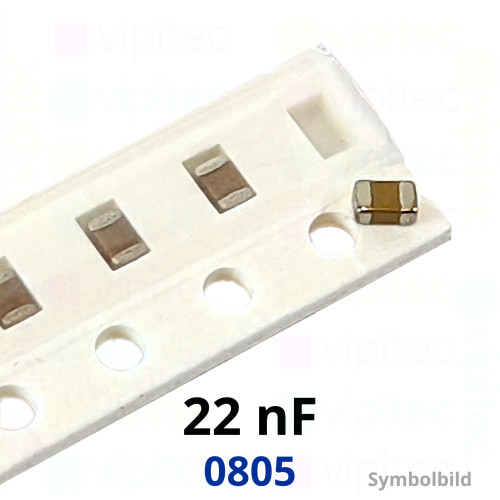

Dieser Keramikkondensator (häufig kurz "Kerko" bzw. MLCC – Multilayer Ceramic Capacitor genannt) ist ein SMD-Bauteil in der Bauform 0805 (metrisch 2012) mit einer Nennkapazität von 22 nF und einer Toleranz von ±10 %. Die Nennspannung beträgt 100 V DC, der zulässige Betriebstemperaturbereich liegt bei -55 bis +125 °C. Die Abmessungen betragen 2,00 mm Länge × 1,25 mm Breite × 1,25 mm Höhe; die Bauform und das kompakte Volumen eignen sich für die automatisierte Bestückung in Serienfertigung. Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie "Industry".

Das verwendete Dielektrikum X7R kennzeichnet sich durch eine hohe Kapazitätsdichte und moderate Temperaturstabilität: X7R spezifiziert typischerweise eine zulässige Kapazitätsänderung im Bereich von -55 °C bis +125 °C, wobei die Kapazität um einige Prozent bis zu konzessionierten Grenzwerten variieren kann (X7R ist nicht für hochpräzise Temperaturstabilität ausgelegt). Der Verlustfaktor (tan δ) von 0,05 weist auf vergleichsweise moderate dielektrische Verluste hin; das beeinflusst insbesondere das Verhalten bei höheren Frequenzen und in resonanten Schaltungen, wo höhere Verluste zu gedämpfter Resonanz und erhöhten Verlusten führen können.

Typische Einsatzgebiete sind allgemeine Entkopplungs- und Bypass-Aufgaben, Störunterdrückung und Filteranwendungen in industriellen Elektroniksystemen, wo hohe Kapazitätsdichte und kompakte Gehäuse gefragt sind. Wegen der X7R-Eigenschaften eignet sich das Bauteil für robuste, platzsparende Anwendungen, weniger jedoch für Schaltungen, die eine sehr genaue Kapazitätsstabilität über Temperatur, Spannung und Zeit erfordern (z. B. präzise Zeitbasen oder hochselektive Resonanzfilter). Bei Layout und Bestückung sind die üblichen SMD-Verfahrensregeln zu beachten, um Rissbildung durch mechanische Beanspruchung zu vermeiden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 100 V
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	1,25 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	22 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
