Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 9,5 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1209512502501GWK Kopiert!
Artikelnr.: 05-0012-00123 Kopiert!
🟢 69 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,930000 €

Netto 1,621849 €

5+

1,100000 €

Netto 0,924370 €

10+

1,045000 €

Netto 0,878151 €

20+

0,731500 €

Netto 0,614706 €

50+

0,409640 €

Netto 0,344235 €

100+

0,324500 €

Netto 0,272689 €
1,93 €
inkl. MwSt. zzgl. Versand
Netto 1,621849 €

Menge

Gesamt: ¹

Lieferzeit

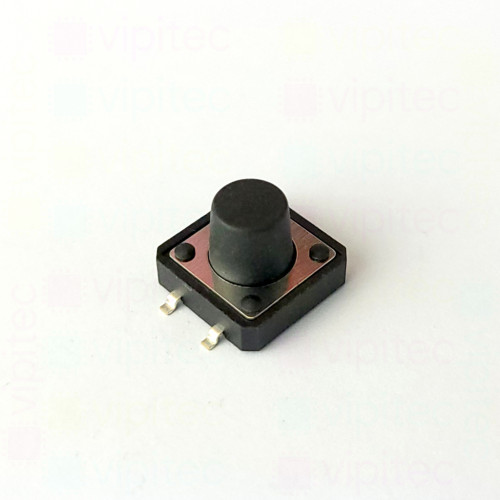

Dieser SMD-Mikrotaster ist ein taktiler Druckschalter (TACT) im kompakten Format 12 x 12 x 9,5 mm und eignet sich zur direkten Bestückung auf Leiterplatten. Als einpoliger Einzel-Taster mit normal geöffneter Kontaktierung (SPST-NO) schließt er den Stromkreis nur während des Betätigens der Taste, was ihn als Ein/Aus-Impulsgeber für Steuer- und Bedienfunktionen prädestiniert. Die runde Tastenform und der kurze Tastenhub von 0,25 mm erzeugen deutlich spürbares taktiles Feedback, ohne großen Weg oder übermäßige Bauhöhe zu erfordern.

Elektrisch ist der Schalter für Niederspannungs- und Niedrigstromanwendungen ausgelegt: maximale Nennwerte 12 V und 50 mA, ein maximaler Kontaktwiderstand von typisch bis 100 mΩ sowie eine Nennschaltlebensdauer von 100000 Schaltzyklen. Solche Daten machen den Taster geeignet für Bedienelemente in Konsum- und Industrieelektronik, Messgeräten oder Fernbedienungen, nicht jedoch für Netz- oder Hochstromanwendungen. Der Einsatztemperaturbereich von -25 bis 70 °C und die RoHS-Konformität unterstützen den Einsatz in serienmäßigen Elektronikprodukten.

Der SMD-Aufbau erlaubt automatisierte Bestückung und Reflow-Lötprozesse, wodurch sich der Taster gut in moderne Fertigungsabläufe integrieren lässt. Mit einer Schaltkraft von 2,45 N (Toleranz ±10 %) bietet er eine verlässliche, reproduzierbare Betätigungskraft für wiederkehrende Bedienvorgänge. Begriffe im Überblick: "TACT" steht für taktilen Schalter, "SMD" für surface-mount device (Oberflächenmontage) und "SPST-NO" bezeichnet einen einfachen, im Ruhezustand offenen Schaltkontakt. Dieser Mikrotaster ist Teil der vipitec Professional Produktlinie und eignet sich für Anwendungen, die eine kompakte, langlebige und direkt auf PCB montierbare Schaltfunktion erfordern.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	9,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
