Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 10 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1210012502501GWK Kopiert!
Artikelnr.: 05-0012-00107 Kopiert!
🟢 144 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,350000 €

Netto 1,134454 €

5+

1,116000 €

Netto 0,937815 €

10+

1,060200 €

Netto 0,890924 €

20+

0,742140 €

Netto 0,623647 €

50+

0,415598 €

Netto 0,349242 €

100+

0,331400 €

Netto 0,278487 €
1,35 €
inkl. MwSt. zzgl. Versand
Netto 1,134454 €

Menge

Gesamt: ¹

Lieferzeit

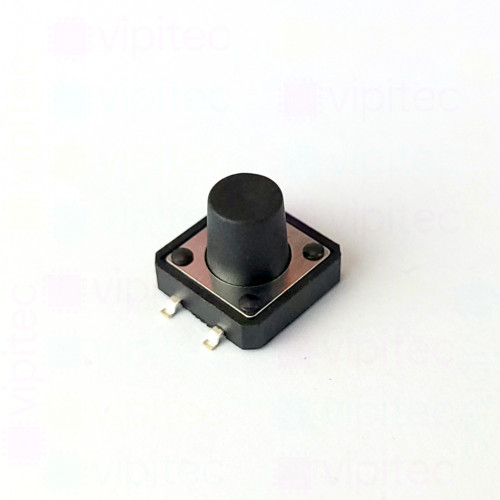

Der Mikrotaster ist ein kompakter, oberflächenmontierbarer TACT-Schalter im SMD-Gehäuse mit den Außenmaßen 12 x 12 x 10 mm und einer runden Betätigungskappe. Als Synonyme werden häufig TACT-Mikrotaster, SMD-Mikrotaster, Druckschalter oder Tastschalter verwendet. Das Schaltelement ist als Momentkontakt ausgelegt und bietet zwei Zustände - Ruhezustand und betätigter Zustand - wobei die Rückstellung mechanisch erfolgt und ein kurzhubiges, fühlbares Feedback liefert, wie man es von taktilen Tastern erwartet.

Elektrisch und mechanisch ist der Taster für signalführende Anwendungen ausgelegt: die maximale Kontaktspannung liegt bei 12 V, der maximale Kontaktstrom bei 50 mA. Der Kontaktwiderstand ist typischerweise bis 100 mΩ, die Nennlebensdauer beträgt rund 100000 Schaltzyklen. Der Tastenhub beträgt 0,25 mm und die Schaltkraft 2,45 N mit einer Toleranz von ±10 %. Zur Klarstellung: SPST-NO bedeutet Single-Pole Single-Throw, normal geöffnet - der Kontakt schließt nur während Betätigung. TACT bezeichnet einen taktilen Druckschalter mit definierter Betätigungskraft; Tastenhub beschreibt den mechanischen Weg bis zur Schaltung, Schaltkraft die hierfür aufzuwendende Kraft, und Kontaktwiderstand den elektrischen Widerstand im geschlossenen Zustand.

Der Aufbau in SMD-Ausführung erleichtert die Integration in Leiterplattenlayouts und die Bestückung mittels Pick-and-Place sowie Reflow-Lötprozessen. Aufgrund der elektrischen Grenzwerte eignet sich der Taster primär für Steuer- und Signalebenen - etwa Bedienfelder, Präzisionsgeräte, Fernbedienungen oder elektronische Steuerungen - nicht jedoch für Netz- oder Leistungsschaltungen mit hohen Strömen oder Spannungen. Das Bauteil ist RoHS-konform und Teil der vipitec Produktlinie Professional, wodurch es in projektnahen Anwendungen verwendet werden kann, die auf kompakte Bauform und definierte taktile Eigenschaften Wert legen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	10 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
