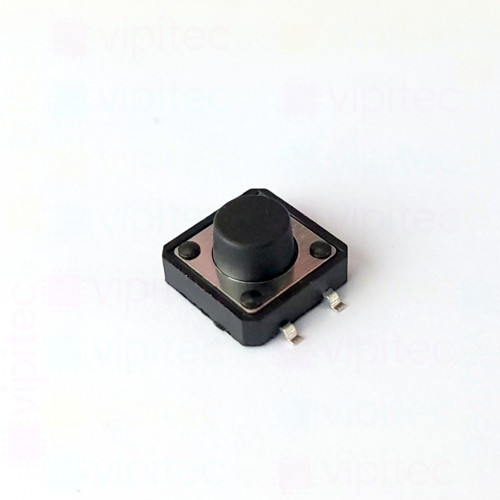

Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 7,5 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1207512502501GWK Kopiert!
Artikelnr.: 05-0012-00121 Kopiert!
🟢 504 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,340000 €

Netto 1,12605 €

5+

1,032000 €

Netto 0,867227 €

10+

0,980400 €

Netto 0,823866 €

20+

0,686280 €

Netto 0,576706 €

50+

0,384317 €

Netto 0,322955 €

100+

0,296800 €

Netto 0,249412 €
1,34 €
inkl. MwSt. zzgl. Versand
Netto 1,12605 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein kompakter, taktiler Druckschalter im SMD-Gehäuse und eignet sich für die direkte Bestückung auf Leiterplatten. Die runde Betätigungskappe und die niedrige Bauhöhe von 7,5 mm machen ihn geeignet für flache Bedienfelder und enge Bauraumsituationen. Als SMD-Mikrotaster ist er für automatisierte Bestückung und Lötprozesse ausgelegt und fügt sich unauffällig in Platinen-Designs ein.

Der Schalter bietet ein spürbares Taktilgefühl beim Betätigen, wodurch Schaltzustände auch ohne optische Rückmeldung zuverlässig erkannt werden können. Die Schaltkraft liegt bei etwa 2,45 N mit einer Toleranz von ±10 % und der Tastenhub beträgt 0,25 mm, was ein kurzes, definiertes Schaltgefühl ergibt. Elektrisch ist der Taster auf Kleinspannungsanwendungen ausgelegt - mit max. Kontaktspannung und -strom entsprechend 12 V und 50 mA - sowie einem typischen Kontaktwiderstand von bis zu 100 mΩ. Die mechanische Lebensdauer ist auf 100 000 Schaltzyklen ausgelegt, und der betriebliche Temperaturbereich reicht von -25 °C bis 70 °C, sodass der Taster für viele Standardanwendungen im Consumer- und Industrieumfeld geeignet ist.

Begriffserklärungen: TACT steht für taktilen Schalter - ein Taster mit spürbarem Umschaltpunkt - und SPST-NO bedeutet Single Pole Single Throw - normal offen, also ein einpoliger Schließer, der beim Drücken den Kontakt herstellt. Der Artikel ist Teil der vipitec Produktlinie Professional und RoHS-konform. Einsatzgebiete sind zum Beispiel Bedienfelder, Fernbedienungen, Messgeräte und Steuerungen, wo platzsparende, zuverlässige und leicht zu bestückende Taster benötigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	7,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
