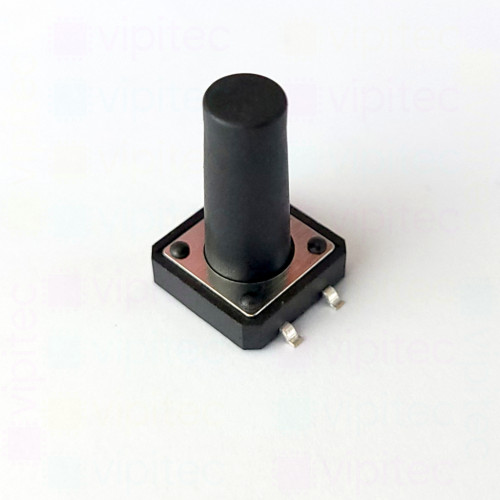

Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 19 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1219012502501GWK Kopiert!
Artikelnr.: 05-0012-00116 Kopiert!
🟡 noch 24 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,380000 €

Netto 1,159664 €

5+

1,311000 €

Netto 1,101681 €

10+

1,245450 €

Netto 1,046597 €

20+

0,871815 €

Netto 0,732618 €

50+

0,488216 €

Netto 0,410266 €

100+

0,456200 €

Netto 0,383361 €
1,38 €
inkl. MwSt. zzgl. Versand
Netto 1,159664 €

Menge

Gesamt: ¹

Lieferzeit

Bei diesem TACT-Mikrotaster handelt es sich um einen druckbetätigten Schaltkontakt - auch als tactile switch oder Druckschalter bezeichnet - mit zwei Zuständen (gedrückt / nicht gedrückt). Die kontaktanordnung ist einpolig-einfachwirkend und normalerweise offen (SPST-NO), das heißt der Kontakt schließt beim Betätigen des Tasters und öffnet beim Loslassen. TACT-Schalter zeichnen sich durch einen definierten Schaltpunkt und fühlbares taktiles Feedback aus; hier sorgt ein kurzer Tastenhub von 0,25 mm für eine präzise Ansprechcharakteristik, die bei Bedienern eine eindeutige Rückmeldung über den Schaltvorgang liefert.

Die Ausführung ist für Signal- und Steueranwendungen ausgelegt, bei denen geringe Ströme und Spannungen geschaltet werden müssen; die elektrischen Grenzen sind entsprechend zu berücksichtigen, da der Schalter für niedrige Kontaktbelastungen konzipiert ist. Wichtige Kriterien für den Betrieb sind der geringe Übergangswiderstand, die definierte Schaltkraft von etwa 2,45 N (mit einer Toleranz von ±10 %) und die mechanische Lebensdauer von rund 100 000 Schaltzyklen, die zusammen Auskunft über Zuverlässigkeit und Langzeitverhalten geben. Die Einsatzfähigkeit über Temperatur wird durch den spezifizierten Betriebsbereich abgedeckt und ermöglicht den Gebrauch in typischen Elektronik- und Industrieumgebungen.

Der Mikrotaster ist für die Oberflächenmontage (SMD) vorgesehen und eignet sich damit für automatisierte Bestückungs- und Reflow-Prozesse auf Leiterplatten. Bauliche Abmessungen und die kompakte Bauform ermöglichen eine platzsparende Integration in Bedienfelder, Fernsteuerungen, Messgeräte und andere elektronische Geräte, in denen kleine, zuverlässige Schalter benötigt werden. Das Bauteil ist RoHS-konform und wird in der vipitec-Produktlinie Professional geführt, wodurch es für konstruktive Anwendungen mit Anforderungen an standardisierte Material- und Umweltvorgaben eingesetzt werden kann.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	19 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
