Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 15 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1215012502501GWK Kopiert!
Artikelnr.: 05-0012-00112 Kopiert!
🟢 189 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

2,000000 €

Netto 1,680672 €

5+

1,286000 €

Netto 1,080672 €

10+

1,221700 €

Netto 1,026639 €

20+

0,855190 €

Netto 0,718647 €

50+

0,478906 €

Netto 0,402442 €

100+

0,400700 €

Netto 0,336723 €
2,00 €
inkl. MwSt. zzgl. Versand
Netto 1,680672 €

Menge

Gesamt: ¹

Lieferzeit

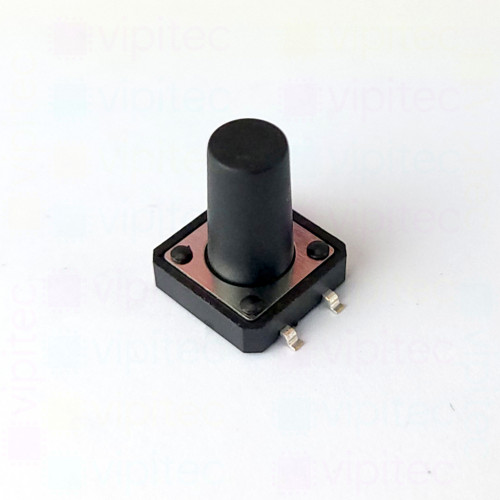

Dieser TACT-Mikrotaster ist ein kompakter SMD-Druckschalter im 12 x 12 x 15 mm Gehäuse mit rundem Betätiger. Als taktiler Schalter - auch Takttaster oder tactile switch genannt - liefert er ein fühlbares Schaltmoment und eine kurze Schaltbewegung, wodurch ein definiertes Schaltverhalten entsteht. Der Schalter ist als SPST-NO ausgelegt, das bedeutet ein einpoliger Schließer, der im Ruhestand offen ist und bei Betätigung den Kontakt schließt.

Elektrisch ist der Taster für geringe Signalpegel ausgelegt - maximale Kontaktspannung und -strom liegen bei 12 V beziehungsweise 50 mA. Der maximale Kontaktwiderstand im geschlossenen Zustand beträgt typischerweise bis zu 100 mΩ. Mechanisch kennzeichnen ihn eine Schaltkraft von etwa 2,45 N mit ±10 % Toleranz sowie ein kurzer Tastenhub von 0,25 mm; die nominelle Schaltlebensdauer beträgt rund 100000 Zyklen. Der Betriebstemperaturbereich reicht von -25 bis 70 °C, wodurch der Schalter für viele Standardanwendungen im Elektronikbereich geeignet ist. RoHS-Konformität liegt vor und das Modell wird in der vipitec Produktlinie Professional geführt.

Die Ausführung als SMD-Bauteil erlaubt die Integration in automatisierte Bestückungsprozesse und die platzsparende Montage auf Leiterplatten. Mit den kompakten Außenmaßen ist bei der Gehäuseplanung insbesondere die Bauhöhe von 15 mm zu berücksichtigen. Eigenschaften wie definierte Betätigungscharakteristik, kurzer Hub und geringe Kontaktbelastbarkeit machen den Mikrotaster zu einer passenden Wahl für Bedienfelder und Signalsteuerungen mit niedrigen Strom- und Spannungsanforderungen, wobei Layout und Einsatzbedingungen auf die spezifizierten Grenzwerte abgestimmt werden sollten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	15 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
