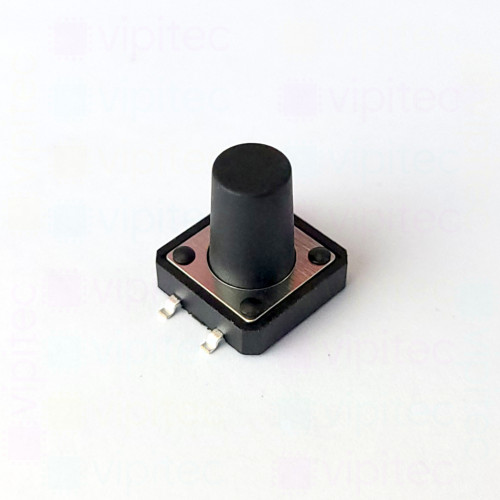

Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 13 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1213012502501GWK Kopiert!
Artikelnr.: 05-0012-00110 Kopiert!
🟢 503 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,360000 €

Netto 1,142857 €

5+

1,218000 €

Netto 1,023529 €

10+

1,157100 €

Netto 0,972353 €

20+

0,809970 €

Netto 0,680647 €

50+

0,453583 €

Netto 0,381162 €

100+

0,373000 €

Netto 0,313445 €
1,36 €
inkl. MwSt. zzgl. Versand
Netto 1,142857 €

Menge

Gesamt: ¹

Lieferzeit

Der Mikrotaster ist ein kompakter TACT-Schalter (auch Tastschalter oder Tactile Switch genannt) im SMD-Gehäuse, ausgelegt für platzsparende Bedienelemente auf Leiterplatten. Die runde Taste bietet ein kurzes taktiles Feedback bei einem Tastenhub von 0,25 mm und einer typischen Schaltkraft von 2,45 N ±10 %. Als einpoliger Einzeltaster, normalerweise offen (SPST-NO), schließt der Kontakt nur während des Betätigens und eignet sich damit für punktuelle Signaleingaben wie Menü- oder Bestätigungstasten.

Elektrische und mechanische Kennwerte sind auf den Einsatz in Niederspannungs-Signalwegen ausgelegt: die Nennspannung liegt bei 12 V, der maximale Kontaktstrom bei 50 mA und der max. Kontaktwiderstand beträgt typischerweise 100 mΩ. Die nominelle Lebensdauer von 100 000 Schaltzyklen sowie der spezifizierte Betriebstemperaturbereich von -25 bis 70 °C geben Hinweise auf die Zuverlässigkeit in typischen Elektronik-Umgebungen. Als SMD-Bauteil ist der Taster für die Oberflächenmontage geeignet und lässt sich in automatisierte Fertigungsprozesse wie Pick-and-Place und Reflow-Löten integrieren.

Dieses Bauteil aus der Professional-Produktlinie ist RoHS-konform und eignet sich für Steuerfelder, Fernbedienungen, tragbare Geräte, Messgeräte und ähnliche Anwendungen, in denen ein kleines, robustes und gut fühlbares Bedienelement benötigt wird. Beachten Sie, dass der Taster für Signal- und Steuerströme ausgelegt ist und nicht als Schaltlösung für hohe Leistungen verwendet werden sollte. Die kompakte Bauform und die definierte Schaltmechanik erleichtern die Integration in dicht bestückte Platinenlayouts.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	13 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
