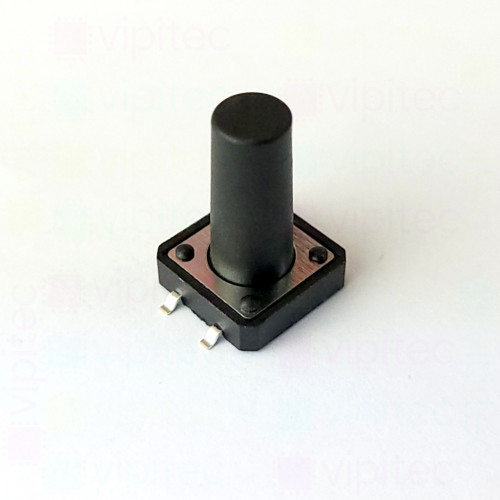

Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 18 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1218012502501GWK Kopiert!
Artikelnr.: 05-0012-00115 Kopiert!
🟡 noch 19 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,380000 €

Netto 1,159664 €

5+

1,311000 €

Netto 1,101681 €

10+

1,245450 €

Netto 1,046597 €

20+

0,871815 €

Netto 0,732618 €

50+

0,488216 €

Netto 0,410266 €

100+

0,442300 €

Netto 0,371681 €
1,38 €
inkl. MwSt. zzgl. Versand
Netto 1,159664 €

Menge

Gesamt: ¹

Lieferzeit

Dieser Mikrotaster in TACT-Bauweise verbindet eine kompakte SMD-Bauform mit einem klar definierten Betätigungsgefühl. Als einpoliger Einzeltaster mit normal geöffnetem Kontakt (SPST-NO) schließt der Schaltkontakt nur während des Drückens und eignet sich damit für einfache Signal- und Steuerfunktionen in Bedienfeldern, Messgeräten oder tragbaren Elektronikgeräten. Die runde Tastenform und der kurze Tastenhub sorgen für ein spürbares taktiles Feedback - typisch für TACT-Schalter (tactile switch) - ohne großen mechanischen Aufwand.

Mechanisch und elektrisch ist der Taster auf low-power-Anwendungen ausgelegt: Die Schaltkraft beträgt 2,45 N mit einer Toleranz von ±10 % und der Tastenhub liegt bei 0,25 mm, was ein präzises Ansprechverhalten ermöglicht. Elektrisch ist der Kontakt für bis zu 12 V und 50 mA spezifiziert, der maximale Kontaktwiderstand liegt bei 100 mΩ. Die Nennlebensdauer beträgt etwa 100000 Schaltzyklen, und der Betriebstemperaturbereich reicht von -25..70 °C. Diese Kombination aus kurzen Wegen, definierter Schaltkraft und niedrigen Kontaktwerten macht den Taster besonders geeignet für Signalumschaltungen und Benutzerinteraktionen auf Leiterplatten.

Der Taster ist für die Oberflächenmontage (SMD) vorgesehen und dadurch für automatisierte Bestückungsprozesse geeignet, während die Abmessungen von 12 x 12 x 18 mm eine platzsparende Integration auf der Leiterplatte erlauben. Bitte beachten Sie die angegebenen Spannungs- und Stromgrenzen, da das Bauteil für Signalpegel ausgelegt ist und nicht zur Lastschaltung höherer Ströme gedacht ist. Das Produkt gehört zur vipitec-Produktlinie Professional und ist RoHS-konform.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	18 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
