Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 17 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1217012502501GWK Kopiert!
Artikelnr.: 05-0012-00114 Kopiert!
🟡 noch 13 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

2,030000 €

Netto 1,705882 €

5+

1,352000 €

Netto 1,136134 €

10+

1,284400 €

Netto 1,079328 €

20+

0,899080 €

Netto 0,755529 €

50+

0,503485 €

Netto 0,423096 €

100+

0,428500 €

Netto 0,360084 €
2,03 €
inkl. MwSt. zzgl. Versand
Netto 1,705882 €

Menge

Gesamt: ¹

Lieferzeit

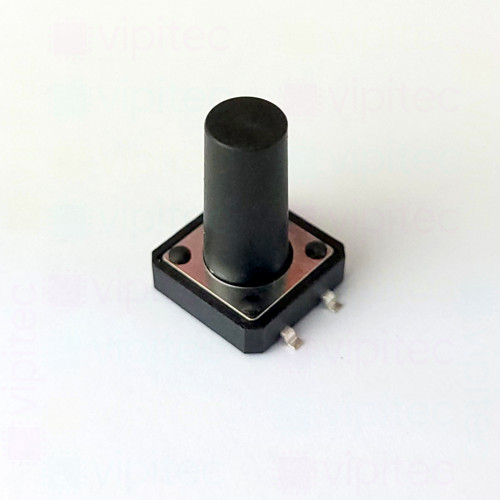

Bei diesem TACT-Mikrotaster handelt es sich um einen taktilen Druckschalter (auch Mikrotaster, Drucktaster oder Taster genannt) im SMD-Gehäuse, ausgelegt für zwei Schaltzustände - Ruhe und betätigt. Die Kontaktart ist SPST-NO (einpoliger Einzeltaster, normalerweise geöffnet), was bedeutet, dass der Kontakt erst beim Betätigen geschlossen wird. Die Ausführung verfügt über einen runden Betätiger und eine kompakte Bauform mit den Maßen 12 x 12 x 17 mm, wodurch er sich platzsparend in Leiterplatten-Layouts integrieren lässt.

Elektrisch ist der Schalter für kleine Signalströme spezifiziert und nimmt Kontaktspannungen bis 12 V bei einem maximalen Kontaktstrom von 50 mA auf, bei einem maximalen Kontaktwiderstand von typ. 100 mΩ. Mechanisch bietet der Taster einen kurzen Tastenhub von 0,25 mm und eine Schaltkraft von 2,45 N (Toleranz ±10 %), wodurch ein präzises, taktiles Schaltverhalten entsteht. Die Nennlebensdauer beträgt bis zu 100000 Schaltzyklen, der zulässige Betriebstemperaturbereich reicht von -25 bis 70 °C, sodass der Taster für viele handelsübliche Elektronik-Anwendungen geeignet ist.

Als SMD-Variante ist der Mikrotaster für die Oberflächenmontage und die maschinelle Bestückung geeignet, was den Einsatz in Serienfertigungen erleichtert. Typische Einsatzbereiche sind Bedienfelder, Fernbedienungen, Mess- und Steuergeräte oder sonstige Anwendungen, die kleine, zuverlässige Signal- und Bedienkontakte erfordern. Das Produkt gehört zur vipitec-Produktlinie Professional und ist RoHS-konform.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	17 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
