Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 7 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1207012502501GWK Kopiert!
Artikelnr.: 05-0012-00104 Kopiert!
🟢 654 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,650000 €

Netto 1,386555 €

5+

0,706000 €

Netto 0,593277 €

10+

0,670700 €

Netto 0,563613 €

20+

0,503025 €

Netto 0,422710 €

50+

0,477874 €

Netto 0,401575 €

100+

0,358406 €

Netto 0,301181 €
1,65 €
inkl. MwSt. zzgl. Versand
Netto 1,386555 €

Menge

Gesamt: ¹

Lieferzeit

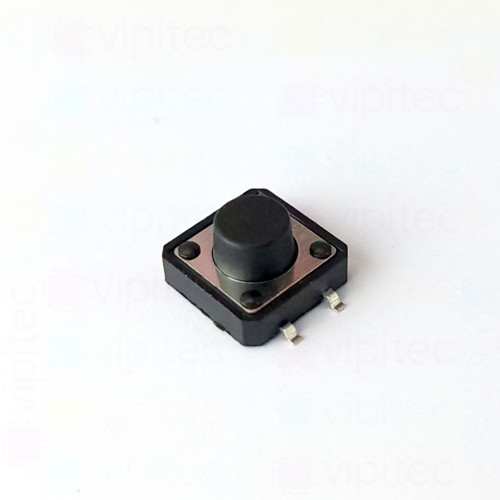

Dieser TACT-Mikrotaster ist ein kompakter Oberflächenmontage-Schaltkontakt im Rastermaß 12 x 12 x 7 mm und bietet taktiles Feedback bei Betätigung. Als einpoliger Einzeltaster im normalen geöffneten Zustand (SPST-NO) schließt er den Kontakt nur während des Drückens und eignet sich damit für signalführende Steuer- und Bedienelemente. Der runde Druckknopf hat einen kurzen Hub von 0,25 mm und einen definierten Schaltwiderstand, wodurch ein klarer Druckpunkt fühlbar bleibt - typische Eigenschaften, die man von TACT- bzw. Tastschaltern erwartet.

Elektrisch ist der Schalter für Niederspannungs-Anwendungen ausgelegt und kann Kontaktströme bis zu 50 mA bei einer maximalen Kontaktspannung von 12 V schalten. Die Kontaktierung erzielt einen niedrigen Übergangswiderstand und eine Nennlebensdauer von etwa 100 000 Schaltzyklen, was ihn für wiederholte Bedienvorgänge praxistauglich macht. Der Baustein arbeitet in einem Temperaturbereich von -25 °C bis +70 °C und ist für die SMD-Montage ausgelegt - das bedeutet, er ist für reflowbasierte Lötprozesse und den platzsparenden Aufbau auf Leiterplatten konzipiert. Die angegebene Schaltkraft von rund 2,45 N (Toleranz ±10 %) gibt Aufschluss über das Bediengefühl und ist bei der Gestaltung des Gehäuse- beziehungsweise Bedienbereichs zu berücksichtigen.

Typische Einsatzfelder sind Geräte mit häufigen Anwenderinteraktionen wie Bedienfelder, Fernbedienungen, Mess- und Steuertechnik oder sonstige Elektronik mit niedrigem Schaltstrom. Der SMD-Montageprozess und die kompakten Abmessungen unterstützen dichte Bestückung und automatisierte Fertigung. Auslegung und Auswahl sollten darauf achten, dass die elektrischen Grenzwerte eingehalten werden - der Taster ist nicht für Leistungsschaltaufgaben ausgelegt - und gegebenenfalls mechanische Stützmaßnahmen an der Platine vorgesehen werden, wenn starke Hebelkräfte auf die Lötpunkte einwirken. Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie Professional.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	7 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
