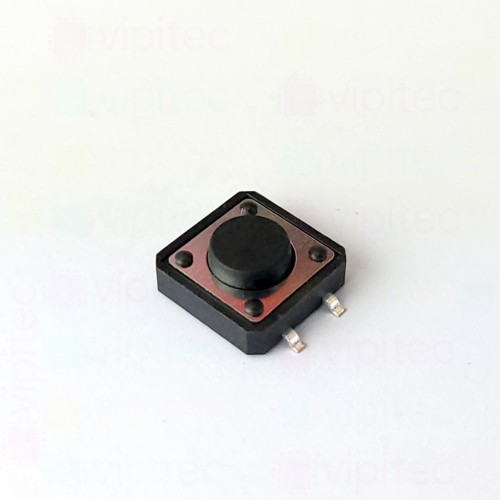

Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 5,5 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1205512502501GWK Kopiert!
Artikelnr.: 05-0012-00119 Kopiert!
🟢 63 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,330000 €

Netto 1,117647 €

5+

0,966000 €

Netto 0,811765 €

10+

0,917700 €

Netto 0,771176 €

20+

0,642390 €

Netto 0,539824 €

50+

0,359738 €

Netto 0,302301 €

100+

0,269100 €

Netto 0,226134 €
1,33 €
inkl. MwSt. zzgl. Versand
Netto 1,117647 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT Mikrotaster ist ein flacher, oberflächenmontierbarer Druckschalter im SMD-Gehäuse mit den kompakten Abmessungen 12 x 12 x 5,5 mm. Als Einpoliger Einzeltaster, normal geöffnet (SPST-NO), schließt er den Kontakt nur während des Tastvorgangs und eignet sich damit zur punktuellen Signalgebung auf Leiterplatten. Die runde Tastenform und der definierte Tastenhub von 0,25 mm erzeugen ein fühlbares taktiles Rückmeldungselement - ein typischer TACT-Effekt, der dem Bediener eine eindeutige Rückmeldung beim Betätigen gibt.

Mechanisch ist der Schalter auf eine Lebensdauer von bis zu 100000 Schaltzyklen ausgelegt und bietet eine Schaltkraft von 2,45 N mit einer Toleranz von ±10 Prozent. Elektrisch ist er für Niederspannungs-Anwendungen konzipiert; die maximale Betriebsspannung beträgt 12 V bei einem maximalen Kontaktstrom von 50 mA. Der maximale Kontaktwiderstand liegt bei 100 mΩ, was für zuverlässige Signalübertragungen bei geringen Strömen spricht. Die spezifizierte Betriebstemperatur von -25 bis 70 °C beschreibt den Einsatzbereich für gewöhnliche Elektronikapplikationen; der Schalter ist hingegen nicht für höhere Spannungen oder Lastströme im Leistungsbereich vorgesehen.

Der Mikrotaster ist für die Oberflächenmontage ausgelegt und lässt sich mit gängigen SMT-Fertigungsverfahren in Leiterplattenbestückungsprozesse integrieren. Seine kompakte Bauform und die definierte Tastereigenschaft machen ihn geeignet für Bedienfelder, Fernbedienungen, Tastaturen, Steuer- und Anzeigeeinheiten sowie andere Anwendungen, die präzise, fühlbare Schaltsignale auf Leiterplatten erfordern. Das Produkt gehört zur vipitec Produktlinie Professional und ist RoHS-konform.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	5,5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
