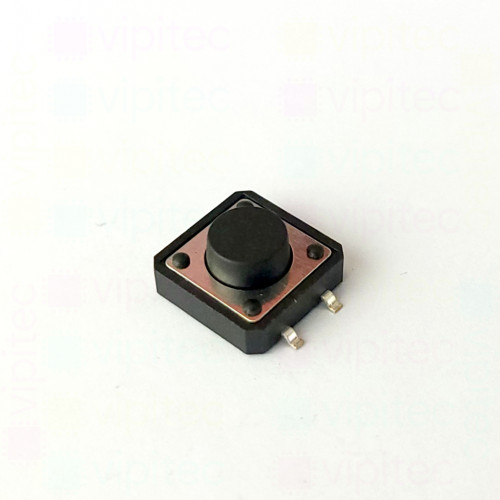

Mikrotaster, SPST-NO, 2 Positionen, SMD, 12 x 12 x 6 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Hersteller: HANGSEMI
MPN: TSSNS1206012502501GWK Kopiert!
Artikelnr.: 05-0012-00103 Kopiert!
🟢 518 Stück auf Lager

Tasterhöhe

Menge

Stückpreis¹

1+

1,330000 €

Netto 1,117647 €

5+

0,982000 €

Netto 0,825210 €

10+

0,932900 €

Netto 0,783950 €

20+

0,653030 €

Netto 0,548765 €

50+

0,365697 €

Netto 0,307308 €

100+

0,276000 €

Netto 0,231933 €
1,33 €
inkl. MwSt. zzgl. Versand
Netto 1,117647 €

Menge

Gesamt: ¹

Lieferzeit

Der Mikrotaster ist ein kleiner, flacher TACT-Schalter im SMD-Gehäuse und wird als einpoliger Einzeltaster, normalerweise geöffnet (SPST-NO), eingesetzt. TACT- oder Tastschalter sind taktile Druckschalter, die beim Betätigen einen kurzen, fühlbaren Schaltpunkt bieten und in elektronischen Bedienfeldern, Tastaturen oder Steuerplatinen zur kurzzeitigen Signalisierung genutzt werden. Durch das kompakte Format von 12 x 12 x 6 mm mit rundem Betätiger eignet sich der Schalter besonders dort, wo geringe Bauhöhe und eine definierte Betätigungskraft gefragt sind, etwa in tragbaren Geräten, Bedienmodulen oder Leiterplatten mit beschränktem Bauraum.

Mechanisch zeichnet sich der Taster durch einen sehr kurzen Tastenhub von 0,25 mm und eine Schaltkraft von 2,45 N (Toleranz ±10 %) aus, was ein deutliches, taktiles Gefühl beim Drücken vermittelt und präzise Bedienung ermöglicht. Die Ausführung für Oberflächenmontage (SMD) ist für standardmäßige SMD-Bestückungsverfahren geeignet und erlaubt eine platzsparende Integration auf Leiterplatten. Die runde Tastenform erleichtert die Ausrichtung durch Bohrungen oder Öffnungen in Frontplatten und bietet ein definiertes Betätigungsverhalten über die gesamte Lebensdauer.

Elektrisch ist der Mikrotaster für geringe Lasten ausgelegt: max. Kontaktspannung 12 V und max. Kontaktstrom 50 mA; er ist daher nicht für Netzspannungen oder hohe Induktivlasten geeignet und sollte bei höheren Strömen mit geeigneten Treibern oder Schaltmitteln kombiniert werden. Mit einem maximalen Kontaktwiderstand von 100 mΩ und einer Nennlebensdauer von 100000 Schaltzyklen erfüllt der Schalter einfache Anforderungen an Zuverlässigkeit und Signalübertragung. Der Betrieb ist im Temperaturbereich -25..70 °C vorgesehen. Das Produkt ist RoHS-konform und Teil der vipitec-Produktlinie Professional.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	12 mm
Breite	12 mm
Höhe	6 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,25 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
