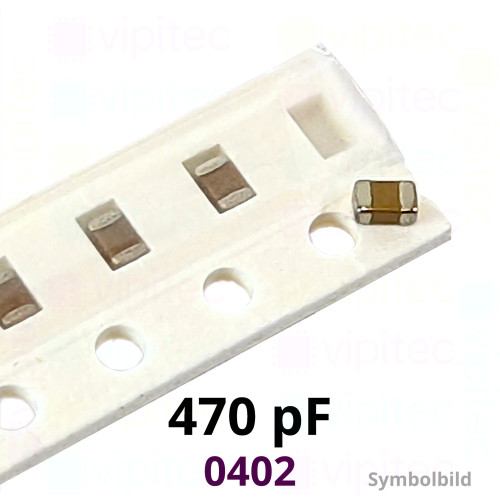

Kerko, SMD, 470 pF, ±10%, 50 V, -55..125 °C, 0402, X7R

Artikelnr.: 05-0003-02082 Kopiert!
🟢 9880 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,083500 €

Netto 0,070168 €

50+

0,046760 €

Netto 0,039294 €

100+

0,032732 €

Netto 0,027506 €

500+

0,009165 €

Netto 0,007702 €

10000+

0,004702 €

Netto 0,003951 €
0,0835 €
inkl. MwSt. zzgl. Versand
Netto 0,070168 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 20 Stück

Dieser Keramikkondensator im SMD-Gehäuse 0402 (metrische Bauform 1005) ist als multilagiger Keramik-Kondensator (MLCC) ausgeführt und bietet eine Nennkapazität von 470 pF bei einer Bemessungsspannung von 50 V DC mit einer Fertigungstoleranz von ±10 %. Die kompakte SMD-Bauform eignet sich für dichte Leiterplattenlayouts und automatisierte Bestückungsprozesse; durch die kleine Baugröße reduziert sich zudem die parasitäre Induktivität, was bei Entkopplungs- und Hochfrequenzanwendungen vorteilhaft ist. Das Bauteil ist Teil der vipitec Produktlinie "Industry" und ist RoHS-konform, wodurch es für industrielle Einsatzbereiche mit entsprechenden Umweltanforderungen geeignet ist.

Das eingesetzte Dielektrikum X7R erlaubt einen stabilen Betrieb über einen Temperaturbereich von -55 °C bis +125 °C und entspricht der üblichen Klassifikation für temperaturstabile Keramiken dieser Klasse - typische Kapazitätsänderungen über den Temperaturbereich liegen im Rahmen der X7R-Spezifikation. Der angegebene Verlustfaktor (tan δ 0,025) beschreibt die dielektrischen Verluste und ist charakteristisch für vielseitige General-Purpose-Anwendungen; er signalisiert mäßige Verluste, die für Entkopplung, Filterung und zahlreiche Signalpfade akzeptabel sind, jedoch weniger geeignet sind für hochpräzise, hoch-Q-resonante Schaltungen. Wie bei keramischen MLCCs üblich, kann die wirkliche Kapazität unter Einfluss von Gleichspannung (DC-Bias) und Temperatur variieren; diese Effekte sollten bei Schaltungsdimensionierung und Toleranzplanung berücksichtigt werden.

In der Praxis ist das Bauteil besonders sinnvoll für Platz sparende Layouts, lokale Entkopplung, Bypass- und Filteraufgaben sowie für allgemeine passive Anwendungen, in denen moderate Stabilität und guter Platzbedarf gefordert sind. Für die Verarbeitung empfiehlt sich die Verwendung geeigneter Lötprofile und Pick-and-Place-Verfahren entsprechend den IPC-Empfehlungen, um Lötverbindungen und Zuverlässigkeit sicherzustellen. Hinweise zu Handling, Landpattern und Lötprozessen sollten bei der Layout- und Fertigungsplanung berücksichtigt werden, um optimale elektrische und mechanische Eigenschaften zu gewährleisten.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	470 pF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de
