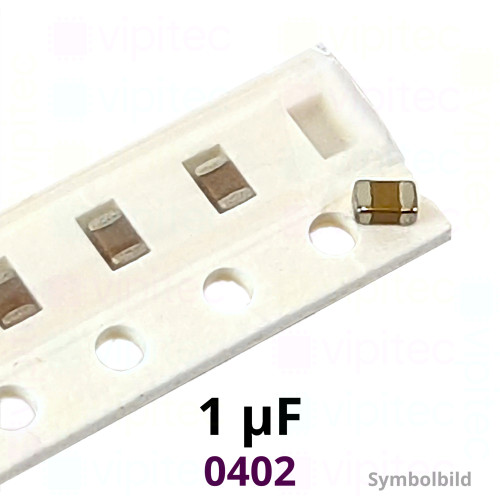

Kerko, SMD, 1 µF, ±10%, 25 V, -55..85 °C, 0402, X5R

MPN: 05-0003-02083
Artikelnr.: 05-0003-02083
Lagerbestand: 9910

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator bietet 1 µF Nennkapazität bei einer Nennspannung von 25 V und einer Kapazitätstoleranz von ±10 %. Er verwendet das X5R-Dielektrikum, ist in der kompakten 0402-Bauform (metrisch 1005, Maße: 1,0 × 0,5 × 0,8 mm) ausgeführt und entspricht den RoHS-Anforderungen. Als „Kerko“ (Kurzform für keramischer Kondensator) eignet sich das Bauelement insbesondere für platzkritische Anwendungen auf gedruckten Leiterplatten, etwa als Entkopplungs- oder Filtrationskondensator nahe Spannungsversorgungen und integrierten Schaltkreisen in industriellen Elektroniklösungen (vipitec Produktlinie: Industry).

Das X5R-Dielektrikum ist ein Klasse-II-Material mit mittlerer Permittivität, das einen Kompromiss zwischen hoher Kapazitätsdichte und moderater Temperaturstabilität bietet; typischerweise kann die Kapazität temperaturbedingt um bis zu ±15 % variieren. Wie bei vielen keramischen Klasse-II-Kondensatoren ist zudem eine kapazitätsreduzierende Wirkung durch Gleichspannungseinfluss (DC-Bias) möglich — der effektive Kapazitätswert unter Betriebsspannung kann daher deutlich unter dem Nennwert liegen. Die kleine 0402-Bauform reduziert parasitäre Induktivitäten (ESL) und eignet sich daher gut für Hochfrequenz-entkopplung und schnelle Stromtransienten, liefert aber im Vergleich zu größeren Gehäusen geringere absolute Energiereserven.

Der Kondensator ist für die Oberflächenmontage (SMD) vorgesehen und lässt sich mit gängigen SMT-Prozessen (Bestückung, Reflowlöten) verarbeiten. Bei der Platzierung sollte die mechanische Belastung durch Biegen der Leiterplatte und lokale Spannungen berücksichtigt werden, da mehrschichtige Keramikkondensatoren (MLCC) empfindlich gegenüber mechanischem Stress sein können. Beachten Sie zudem die Nennbetriebsbedingungen (Betriebstemperaturbereich −55 bis +85 °C, maximale DC-Spannung 25 V) und prüfen Sie bei Anwendungen mit hohen Gleichspannungen oder kritischen Kapazitätswerten die effektive Kapazität unter den jeweiligen Betriebsbedingungen. Begriffsübersicht: „SMD“ = oberflächenmontiert, „Kerko“ = keramischer Kondensator, „0402“ = gängige Bezeichnung der Gehäusegröße (auch als metrisch 1005 genannt).

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 25 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 85 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 µF
Toleranz (Kapazität)	±10 %
Dielektrikum	X5R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
