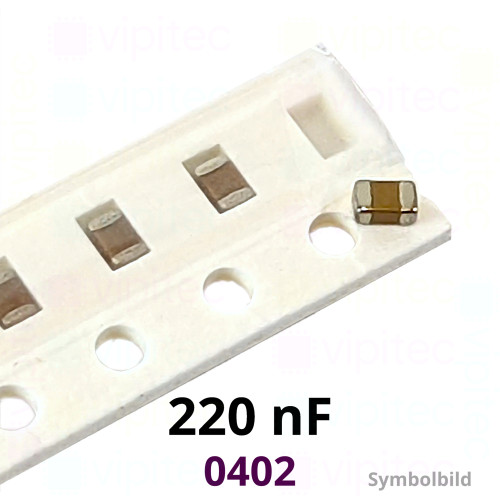

Kerko, SMD, 220 nF, ±10%, 25 V, -55..85 °C, 0402, X5R

Artikelnr.: 05-0003-02084 Kopiert!
🟢 9930 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,305000 €

Netto 0,256303 €

50+

0,158600 €

Netto 0,133277 €

100+

0,103090 €

Netto 0,086630 €

500+

0,026803 €

Netto 0,022524 €

10000+

0,017372 €

Netto 0,014598 €
0,305 €
inkl. MwSt. zzgl. Versand
Netto 0,256303 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Kerko SMD-Kondensator, 220 nF, gefertigt als mehrlagiger Keramikchip (MLCC), ausgelegt für eine Nennspannung bis 25 V DC und eine Kapazitätstoleranz von ±10 %. Die Bauform 0402 (metrisch 1005) macht das Bauteil mit Abmessungen von 1,0 × 0,5 × 0,8 mm besonders kompakt und geeignet für hochdichte Leiterplattenlayouts. Das Produkt ist RoHS-konform und Teil der vipitec-Produktlinie "Industry", geeignet für Standardanwendungen in industriellen Elektronikdesigns. Synonyme und Begriffe: "Kerko" = Keramikkondensator, "MLCC" = Multilayer Ceramic Chip Capacitor, "SMD" = Surface-Mount Device.

Das verwendete Dielektrikum ist X5R, ein standardisiertes Keramikmaterial mit spezifizierter Funktionstüchtigkeit im Bereich −55 °C bis +85 °C. Nach den einschlägigen Normen bleibt die Kapazität über diesen Temperaturbereich innerhalb von ±15 % bezogen auf den Nennwert, wobei die hier angegebene Toleranz ±10 % den Messwert bei Referenzbedingungen beschreibt. Wie bei X5R-Typen üblich ist zu beachten, dass die effektive Kapazität bei angelegter Gleichspannung (DC-Bias) deutlich reduziert sein kann; für präzise Auslegungen sollten die DC-Bias‑Kennlinien des Herstellers herangezogen werden.

Typische Einsatzgebiete sind Entkopplung und Bypass in Stromversorgungen, Filter- und Kopplungsaufgaben sowie Zeitkonstanten in RC-Schaltungen, wenn eine kompakte Bauform und mittlere Kapazität benötigt werden. Als SMD-Bauteil ist der Kondensator für gängige Bestückungs- und Lötverfahren wie Reflow geeignet; bei der Leiterplattenauslegung sind geeignete Pad-Geometrien und Lötstopplack anzuwenden, um mechanische Spannungen zu minimieren. Für sicherheits- oder leistungsrelevante Anwendungen sollten Temperatur-, Spannungs- und DC‑Bias-Einflüsse anhand der Herstellerdaten geprüft werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 25 V
RoHS	Ja
Länge	1 mm
Breite	0,5 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 85 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	220 nF
Toleranz (Kapazität)	±10 %
Dielektrikum	X5R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
