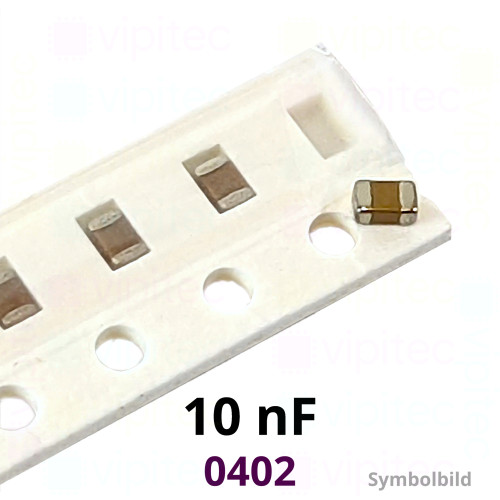

Kerko, SMD, 10 nF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02024
Artikelnr.: 05-0003-02024
Lagerbestand: 9950

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen SMD-Keramik-Kondensator (Multilayer Ceramic Capacitor, MLCC) im sehr kompakten 0402-Gehäuse (metrisch 1005). Die Nennkapazität beträgt 10 nF bei einer Toleranz von ±10 % und einer maximal zulässigen Gleichspannung bis 50 V. Der Kondensator ist für den Temperaturbereich von −55 °C bis +125 °C spezifiziert und eignet sich daher für eine breite Palette industrieller Anwendungen, insbesondere für Entkopplung, Bypass- und Filteraufgaben in dicht bestückten Leiterplattenlayouts. Als Kerko bietet er die typischen Vorteile keramischer Vielschichtkondensatoren: geringe Leckströme, hohe elektrische Feldstärke und gute Zuverlässigkeit bei richtiger Auslegung.

Das verwendete Dielektrikum X7R ist ein klassisches Class‑II-Dielektrikum, das über den spezifizierten Temperaturbereich eine Kapazitätsstabilität gewährleistet, die für X7R-typische Anwendungen ausgelegt ist (Temperaturverhalten innerhalb der X7R-Klasse). Im Vergleich zu Class‑I-Typen (z. B. NP0/C0G) bietet X7R höhere Permittivität, bringt aber eine größere temperatur- und spannungsabhängige Kapazitätsänderung mit sich; unter DC-Bias kann die effektive Kapazität merklich abfallen. Der angegebene Verlustfaktor (tan δ ≈ 0,025) beschreibt die dielektrischen Verluste und ist ein Indikator für die bei Wechselspannung auftretenden Energieverluste – dieser Wert liegt im für X7R typischen Bereich und beeinflusst das Verhalten bei HF-Anwendungen und in Schwingkreisen.

Die sehr kleinen Abmessungen (ca. 1,0 × 0,5 × 0,5 mm) erlauben hohe Packungsdichten auf modernen Leiterplatten, erfordern jedoch angepasste Fertigungsprozesse (geeignete Bestückungstechnik, Reflow-Prozess und Lötpad-Design). Wegen der geringen Baugröße sind auch die maximalen Ripple- und Stoßstromfähigkeiten begrenzt; für Anwendungen mit hohen Strömen oder Energiebeträgen sind größere Bauformen zu prüfen. Das Bauteil ist RoHS-konform und in der vipitec-Produktlinie „Industry“ geführt. Für konkrete Auslegungsentscheidungen (z. B. DC‑Bias-Kurven, Reflow-Profile oder Zuverlässigkeitsdaten) sollte das Herstellerdatenblatt herangezogen werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	10 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
