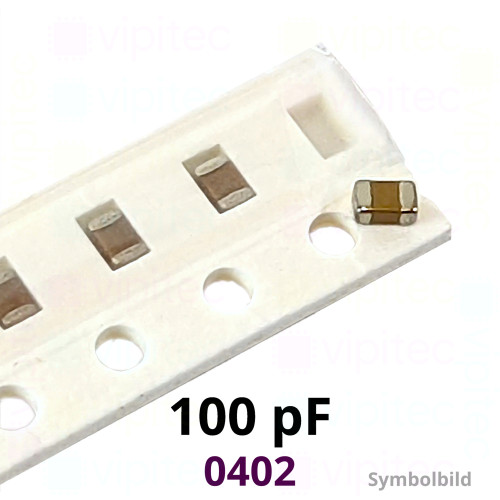

Kerko, SMD, 100 pF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02080
Artikelnr.: 05-0003-02080
Lagerbestand: 9950

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (häufig auch "Kerko" oder "Keramikkondensator" genannt) bietet eine Nennkapazität von 100 pF bei einer Toleranz von ±10 % und ist in der Baugröße 0402 (metrisch 1005; 1,0 × 0,5 × 0,5 mm) ausgeführt. Mit einer maximalen Gleichspannung von 50 V und einem weiten Betriebstemperaturbereich von −55 bis +125 °C eignet sich das Bauteil für den Einsatz auf eng bestückten Leiterplatten, wo Platzbedarf und Zuverlässigkeit gleichermaßen wichtig sind. Die SMD-Ausführung erlaubt die automatisierte Bestückung mittels Pick-and-Place und konventionellen Reflow-Lötprozessen.

Das verwendete Dielektrikum ist vom Typ X7R, ein klassisches Klasse-II-Material mit moderater Permittivität und typischer Temperaturstabilität (ungefähr ±15 % über −55…+125 °C), das generalisierte Anwendungen wie Entkopplung, Filterung und Signalpfad-Anpassungen abdeckt. Der angegebene Verlustfaktor (tan δ = 0,025) beschreibt die dielektrischen Verluste und gibt Aufschluss über die Energiedissipation bei Wechselspannungen; Werte in diesem Bereich sind für viele allgemeine Anwendungen akzeptabel, bei sehr hochfrequenten oder hochpräzisen Schaltungen können niedrigere Verlustfaktoren (z. B. NP0/C0G) vorteilhaft sein.

Das Bauteil ist RoHS-konform und gehört zur Produktlinie "Industry" von vipitec. Beachten Sie bei der Verwendung die üblichen Layout-Regeln für kleine SMD-Kondensatoren: minimale Lötstellen- und Leiterbahnlängen, kontrollierte Lötpastendimensionierung und Berücksichtigung von Streukapazitäten im Umfeld, da bei kleinen Nennwerten die parasitären Effekte das Verhalten der Schaltung merklich beeinflussen können. Für Anwendungen mit höheren Anforderungen an Temperaturstabilität, Langzeitstabilität oder sehr geringen Verlusten sollten alternative Dielektrika geprüft werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	100 pF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
