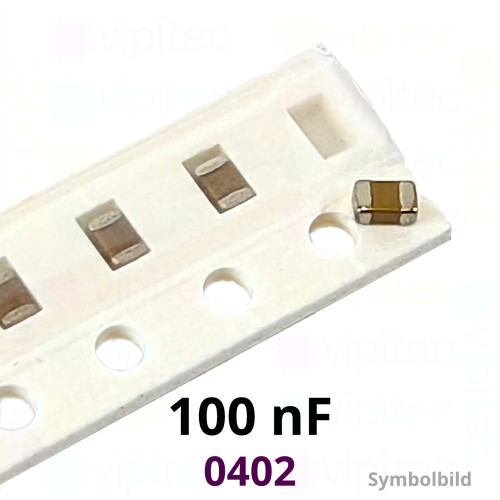

Kerko, SMD, 100 nF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02032
Artikelnr.: 05-0003-02032
Lagerbestand: 9790

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei dem Bauteil handelt es sich um einen Kerko (Keramikkondensator) im SMD-Gehäuseformat 0402 (metrische Bauform 1005) mit einer Nennkapazität von 100 nF und einer Nennspannung von 50 V DC. Kerko ist in diesem Zusammenhang ein gebräuchlicher Kurztitel für Keramikkondensatoren; alternative Bezeichnungen sind SMD-Keramikkondensator oder Chipkondensator. Die Baugröße von 1,0 × 0,5 × 0,5 mm erlaubt eine sehr kompakte Bestückung auf dicht bestückten Leiterplatten und eignet sich insbesondere für Entkopplungs-, Bypass- und Störunterdrückungsaufgaben in digitalen und hybriden Schaltungen.

Das verwendete Dielektrikum X7R bietet eine praktikable Balance zwischen Kapazitätsdichte und Temperaturstabilität: X7R-Typen sind für den Temperaturbereich −55 °C bis +125 °C spezifiziert und zeigen üblicherweise eine Kapazitätsänderung innerhalb des hierfür definierten Bereichs (typischerweise bis ±15 %). Die Kapazität liegt bei Nennbedingungen bei 100 nF mit einer Toleranz von ±10 %. Beachten Sie, dass Keramik mit hoher Permittivität unter Gleichspannungsbelastung (DC-Bias-Effekt) an effektiver Kapazität verlieren kann; in Schaltungsentwürfen sollte dieser Effekt berücksichtigt werden. Der angegebene Verlustfaktor (tan δ = 0,1) signalisiert höhere dielektrische Verluste im Vergleich zu keramischen Präzisionsdielektrika (z. B. C0G/NP0), weshalb dieser Typ primär für Entkopplung und allgemeine Filterzwecke geeignet ist und weniger für hochselektive oder resonante Anwendungen mit geringsten Verlusten.

Für die Montage ist das Bauteil für automatisierte SMD-Prozesse (Pick & Place, Reflow-Löten) ausgelegt; bei manueller Bestückung erfordert die kleine Baugröße besondere Sorgfalt. Die Kombination aus 50 V Nennspannung und dem Temperaturbereich −55..125 °C macht den Kondensator geeignet für breit gefächerte Elektronik-Anwendungen; die RoHS-Konformität entspricht zeitgemäßen Umweltanforderungen. Dieses Bauteil ist in der vipitec-Produktlinie "Industry" geführt und richtet sich an Anwendungen, die eine kompakte, standardisierte SMD-Lösung für Entkopplungs- und Energiespeicher-Aufgaben benötigen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	100 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,1
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
