Kerko, SMD, 2,2 nF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02028
Artikelnr.: 05-0003-02028
Lagerbestand: 9950

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

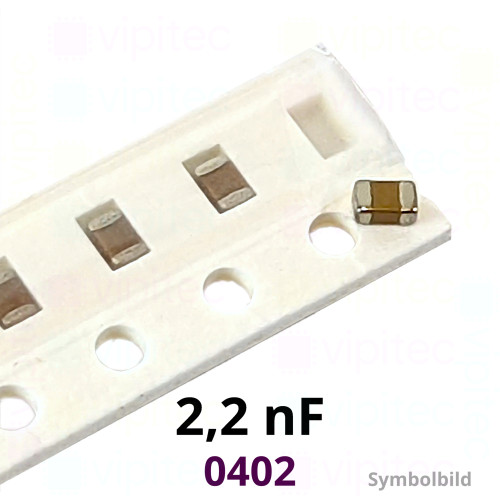

Dieser SMD-Keramikkondensator (häufig als „Kerko“ bezeichnet) bietet eine Nennkapazität von 2,2 nF bei einer Nennspannung von 50 V DC und einer Kapazitätstoleranz von ±10 %. Das Bauteil ist in der sehr kompakten Bauform 0402 ausgeführt (metrische Bauform 1005) und misst 1,0 mm × 0,5 mm bei 0,5 mm Bauhöhe. Der Temperaturbereich von −55 °C bis +125 °C macht den Kondensator für eine breite Palette von Einsatzbedingungen geeignet, und die RoHS-Konformität bestätigt die Einhaltung gängiger Umweltstandards. Das Produkt ist Teil der vipitec-Produktlinie „Industry“ und ist für den Einsatz in dicht bestückten, automatisiert gefertigten Leiterplattenlayouts vorgesehen.

Das verwendete Dielektrikum ist X7R, ein keramisches Material, das für moderate Temperaturstabilität bekannt ist. X7R bedeutet nach Norm, dass die Kapazität über den Bereich −55..+125 °C typischerweise innerhalb von ±15 % schwankt; diese temperaturabhängige Änderung ist vom anfänglichen Nennwert und der Fertigungstoleranz (hier ±10 %) zu unterscheiden. Der angegebene Verlustfaktor tan δ = 0,025 beschreibt die dielektrischen Verluste (Energieumwandlung in Wärme) und ist ein Indikator dafür, wie sich das Bauteil bei Wechselgrößen verhält — Werte in diesem Bereich sind üblich für X7R-Kondensatoren und bedeuten moderate Verluste, die bei Anwendungen wie Entkopplung oder Filtern zu berücksichtigen sind.

Aufgrund der kompakten 0402-Bauform und der elektrischen Kenndaten eignet sich der Kondensator für allgemeine Anwendungen wie Entkopplung, Bypass, Hochfrequenz- und NF-Filter sowie andere Schaltungsfunktionen, bei denen Platzersparnis und automatisierte SMD-Montage wichtig sind. Beachten Sie, dass sehr kleine Baugrößen höhere parasitäre Induktivitäten und begrenzte Nennkapazitäten im Vergleich zu größeren Gehäusen aufweisen können; für Hochpräzisions- oder sehr niederohmige Anwendungen sind deshalb speziellere Teile zu prüfen. Die Verarbeitung entspricht Standard-SMD-Fertigungsmethoden; bei der Layout- und Lötplanung sollten die geringen Abmessungen und die erforderliche Bestückungspräzision berücksichtigt werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	2,2 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
