Kerko, SMD, 22 nF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02030
Artikelnr.: 05-0003-02030
Lagerbestand: 9950

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

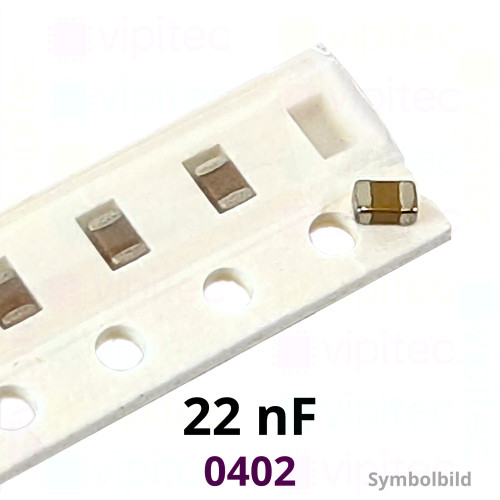

Kerko SMD 22 nF, 50 V, Bauform 0402 (1005)
Dieser keramische SMD-Kondensator (umgangssprachlich „Kerko“ = Keramikkondensator) liefert eine Nennkapazität von 22 nF bei einer Nennspannung von 50 V DC. Die kompakte Bauform 0402 (metrisch 1005) mit den Abmessungen 1,0 × 0,5 × 0,5 mm ermöglicht platzsparende Bestückung auf dicht bestückten Leiterplatten und ist für automatisierte Bestückungsverfahren geeignet. Die Angabe der Kapazität umfasst eine Fertigungstoleranz von ±10 %, die bei der Platzierung in Schaltungen mit engen Kapazitätsvorgaben zu berücksichtigen ist.

Als Dielektrikum kommt X7R zum Einsatz, ein klassifizierter Keramikwerkstoff mit moderater Temperaturstabilität: X7R spezifiziert die zulässige Kapazitätsänderung über den Bereich −55 °C bis +125 °C (typischerweise innerhalb eines bestimmten Prozentsatzes bezogen auf +25 °C). In Kombination mit der Nenntoleranz bedeutet das, dass sich der effektive Kapazitätswert in Betrieb durch Temperatur- und Spannungsabhängigkeiten zusätzlich verändern kann. Der Verlustfaktor (tan δ) von 0,025 gibt das Verhältnis von Wirkleistung zu Blindleistung im Kondensator an; dieser Wert beschreibt die dielektrischen Verluste und hat Einfluss auf Erwärmung und das Verhalten bei höheren Frequenzen — für Anwendungen, die sehr niedrige Verluste oder hohe Güte erfordern (z. B. präzise Resonanzkreise), sind keramische X7R-Typen weniger geeignet als Spezialdielektrika.

Typische Einsatzgebiete sind allgemeine Entkopplung und Glättung in digitalen und analogen Stromversorgungen, Kopplung/Entkopplung in Signalpfaden sowie Filter- und EMI-Anwendungen, wo kompakte Abmessungen und moderate Temperaturstabilität gefragt sind. Das Bauteil ist RoHS-konform und damit für bleifreie Lötprozesse geeignet; bei Design und Layout sollten die bekannten Effekte von SMD-Keramikkondensatoren (Kapazitätsänderung unter Bias/Temperatur, mechanische Beanspruchung durch Löten oder Biegen der Leiterplatte) berücksichtigt werden.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	22 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
