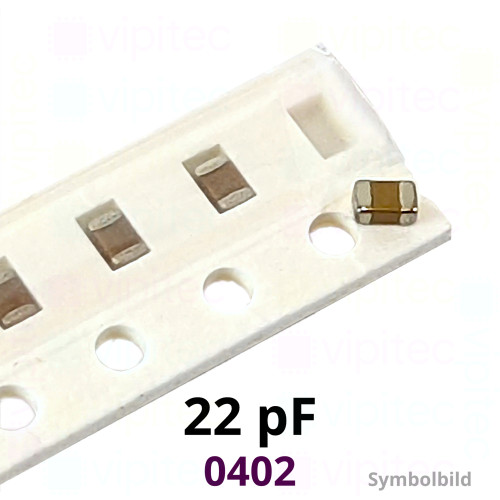

Kerko, SMD, 22 pF, ±5%, 50 V, -55..125 °C, 0402, NP0 / C0G

MPN: 05-0003-02078
Artikelnr.: 05-0003-02078
Lagerbestand: 9950

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser keramische SMD-Kondensator (häufig als "Kerko" bezeichnet) im Format 0402 (metrisch 1005) bietet eine Kapazität von 22 pF ±5 % bei einer Nenn-Gleichspannung von bis zu 50 V. Die kompakte Bauform misst 1,0 mm × 0,5 mm bei einer Bauhöhe von 0,5 mm und ist nicht polarisiert, sodass er in SMD-Bestückungsprozessen wie Pick-and-Place und Reflow-Löten verwendet werden kann. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Industry".

Das verwendete Dielektrikum ist NP0 / C0G, ein temperaturstabiles Keramikmaterial mit nahezu neutralem Temperaturkoeffizienten über den spezifizierten Betriebsbereich. Praktisch bedeutet das eine geringe Kapazitätsänderung bei Temperatur- und Frequenzwechseln sowie niedrige Verluste und geringe Dielektrikauslenkung, Eigenschaften, die dieses Bauteil für zeitkonstante Schaltungen, HF-Anpassungen, Oszillatoren, Präzisionsfilter und Messverstärker geeignet machen. Synonyme bzw. Begriffserklärungen: NP0 bzw. C0G bezeichnet ein Klasse-1-Dielektrikum mit sehr geringer Permittivitätsvariation und geringem Temperaturverhalten.

Für die Auslegung und den Einsatz ist zu beachten, dass die Toleranz von ±5 % bei 22 pF einem tatsächlichen Bereich von etwa 20,9 pF bis 23,1 pF entspricht. Die kleine 0402-Bauform unterstützt hochdichte Leiterplatten-Layouts und reduziert im Vergleich zu größeren Bauformen die parasitäre Induktivität, was sich vorteilhaft in HF-Anwendungen auswirkt. Handling- und Fertigungsseitig sind übliche SMD-Lötprozesse vorgesehen; mechanische Beanspruchung der Endflächen sollte vermieden werden, um Risse oder Kontaktprobleme zu verhindern.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	22 pF
Toleranz (Kapazität)	±5 %
Dielektrikum	NP0 / C0G
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
