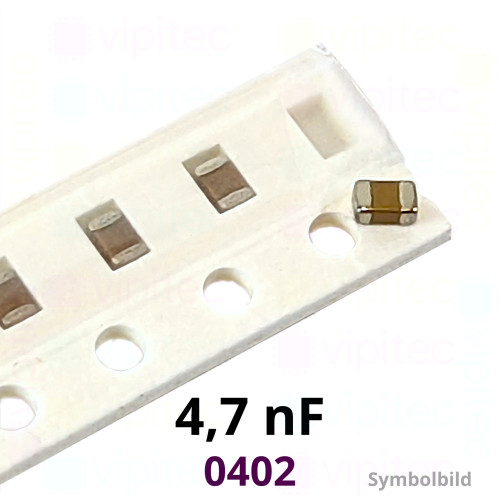

Kerko, SMD, 4,7 nF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02029
Artikelnr.: 05-0003-02029
Lagerbestand: 9950

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (häufig als "Kerko", "chip capacitor" oder "SMD-Kondensator" bezeichnet) bietet eine Nennkapazität von 4,7 nF bei einer Nennspannung bis 50 V DC und einer Kapazitätstoleranz von ±10 %. Die Baugröße 0402 (metrisch 1005) mit Abmessungen 1,0 × 0,5 × 0,5 mm erlaubt eine hohe Packungsdichte auf Leiterplatten und ist für die Standard-SMD-Montage und Reflow-Lötprozesse ausgelegt. Als Teil der vipitec-Produktlinie "Industry" richtet sich das Bauteil an anspruchsvolle Serienanwendungen, in denen kompakte Abmessungen und reproduzierbare elektrischen Kenngrößen verlangt werden.

Das verwendete X7R-Dielektrikum charakterisiert sich durch einen definierten Temperaturbereich von −55 bis +125 °C; X7R-Materialien zeigen typischerweise eine Kapazitätsänderung von bis zu ±15 % über diesen Bereich, während die angegebene Toleranz ±10 % die Abweichung bei Referenzbedingungen beschreibt. Der Verlustfaktor (tan δ) von 0,025 beschreibt die dielektrischen Verluste und ist ein Hinweis auf die Energieverteilung zwischen Speicherung und Dissipation — bei höheren Frequenzen oder bei Anwendungen mit strengem Signal-/Phasenverhalten kann dieser Wert Einfluss auf das Rausch- und Dämpfungsverhalten haben.

Typische Einsatzbereiche sind Entkopplung und Filterung in digitalen und analogen Schaltungen, Kopplungs- und Zeitkonstanten in Schalt- und Sensoranwendungen sowie allgemeine HF-nahe Entkopplungsaufgaben, sofern die Anforderungen an Verlust und Temperaturstabilität eingehalten werden. Das Bauteil ist RoHS-konform und eignet sich für den automatisierten Bestückungsprozess auf dicht bestückten Platinen. Begriffsklärung: "Kerko" steht hier synonym für Keramikkondensator; "0402" bezeichnet die Lötflächenabmessungen nach US-Notation, während "1005" die metrische Bezeichnung derselben Bauform ist.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	4,7 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
