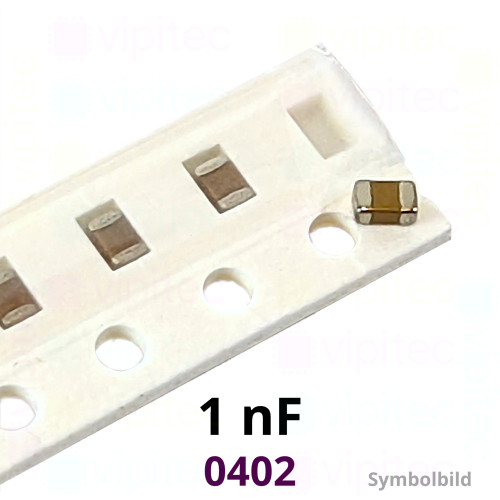

Kerko, SMD, 1 nF, ±10%, 50 V, -55..125 °C, 0402, X7R

MPN: 05-0003-02027
Artikelnr.: 05-0003-02027
Lagerbestand: 9910

Kapazität / Spannung

Großpackungen

7'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,090000 €

Netto 0,07563 €

50+

0,043200 €

Netto 0,036303 €

100+

0,025920 €

Netto 0,021782 €

500+

0,006300 €

Netto 0,005294 €

10000+

0,003538 €

Netto 0,002973 €
0,09 €
inkl. MwSt. zzgl. Versand
Netto 0,07563 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen SMD-Keramikkondensator (häufig als Kerko oder MLCC — Multi-Layer Ceramic Capacitor bezeichnet) mit einer Nennkapazität von 1 nF und einer Toleranz von ±10 %. Die Baugröße 0402 (metrisch 1005) bietet sehr kompakte Abmessungen (ca. 1,0 × 0,5 × 0,5 mm) und macht das Bauteil geeignet für dichte Bestückung auf Leiterplatten und automatisierte Bestückungsprozesse wie Pick-and-Place und Reflow-Löten. Der Kondensator ist nicht polarisiert und für eine Gleichspannung bis 50 V spezifiziert; er ist RoHS-konform und Teil der vipitec-Produktlinie "Industry".

Als Dielektrikum wird X7R eingesetzt, ein Class-II-Keramikmaterial, das eine brauchbare Kapazitätsdichte bei moderater Temperaturstabilität bietet (betriebstemperaturbereich −55 °C bis +125 °C). Im Vergleich zu Class-I-Typen (z. B. C0G/NP0) zeigt X7R eine größere Kapazitätsänderung mit Temperatur und Feldstärke, bietet dafür aber mehr Kapazität pro Volumen. Der angegebene Verlustfaktor (tan δ = 0,025) gibt Aufschluss über die dielektrischen Verluste; dieser Wert signalisiert moderate Verluste, die bei AC- oder HF-Anwendungen beziehungsweise bei hochpräzisen Filtern berücksichtigt werden sollten.

Für die praktische Anwendung bedeutet das: gute Eignung für allgemeines Entkoppeln, Bypass- und Filter-Aufgaben sowie für Schaltungen in Industrie- und Verbraucherelektronik, bei denen kompakte Bauformen gefragt sind. Typische Einschränkungen sind das kapazitätsabhängige Verhalten unter Gleichspannung (Kapazitätsabfall bei anliegender DC-Spannung ist bei X7R-Typen üblich) und die begrenzte Langzeitstabilität/Temperaturtreue gegenüber Class-I-Typen, weshalb dieser Kondensator nicht ideal für hochpräzise Referenz- oder Timing-Anwendungen ist. Bei der Bestückung sind die kleinen Abmessungen zu berücksichtigen; geeignete Löt- und Handhabungsprozesse gewährleisten zuverlässige elektrische und mechanische Verbindungen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS-konform
Länge	1 mm
Breite	0,5 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	1005
Bauform	0402
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
