Kerko, SMD, 470 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02051 Kopiert!
🟢 1785 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 2000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,177500 €

Netto 0,14916 €

50+

0,085200 €

Netto 0,071597 €

100+

0,051120 €

Netto 0,042958 €

500+

0,037500 €

Netto 0,031513 €

2000+

0,028126 €

Netto 0,023635 €
0,1775 €
inkl. MwSt. zzgl. Versand
Netto 0,14916 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

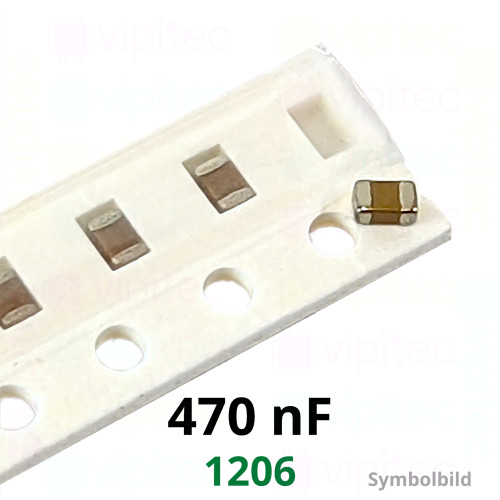

Bei diesem Bauteil handelt es sich um einen keramischen SMD-Kondensator (häufig kurz "Kerko" oder MLCC genannt) in der Baugröße 1206 (metrisch 3216). Er besitzt eine Nennkapazität von 470 nF bei einer Toleranz von ±10 % und ist für eine Gleichbetriebsspannung bis 50 V ausgelegt. Das verwendete Dielektrikum ist X7R, das für den Temperaturbereich von −55 °C bis +125 °C spezifiziert ist; X7R steht für eine moderate temperaturabhängige Kapazitätsstabilität (nach IEC-Norm typischerweise innerhalb ±15 % über den spezifizierten Bereich) und bietet ein gutes Verhältnis von Kapazität zu Bauraum im Vergleich zu Class-I-Dielektrika.

Der Verlustfaktor (tan δ) von 0,05 kennzeichnet die dielektrischen Verluste als mäßig; das bedeutet, dass das Bauteil für Entkopplungs-, Glättungs- und Filteraufgaben gut geeignet ist, bei Anwendungen mit hohen Anforderungen an Güte (hoher Q) oder bei HF-Präzisionsschaltungen jedoch nicht die erste Wahl darstellt. Wie bei X7R-Kondensatoren üblich, sind außerdem Effekte wie Kapazitätsabfall unter DC-Vorspannung und temperatur- bzw. feldabhängige Kapazitätsänderungen zu berücksichtigen: Die effektive Kapazität kann bei höheren Anodenspannungen und wechselnden Temperaturen abweichen, weshalb in präzisen Zeit- oder Referenzanwendungen geeignete Korrekturen oder alternative Dielektrika vorzusehen sind.

Die SMD-Bauform (Länge 3,2 mm, Breite 1,6 mm, Höhe 1,8 mm) erlaubt die automatisierte Bestückung und Reflow-Lötung auf Leiterplatten und ist damit für industrielle Fertigungsprozesse geeignet. RoHS-Konformität stellt die Einhaltung marktüblicher Umweltanforderungen sicher. Dieses Bauteil ist als universell einsetzbarer Keramik-Kondensator innerhalb der vipitec-Produktlinie "Industry" konzipiert und findet übliche Anwendung in Stromversorgungs- und Signalpfaden z. B. zur Entkopplung, Glättung und zur lokalen Energiespeicherung in elektronischen Steuerungen und Leistungselektronik.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	1,8 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	470 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
