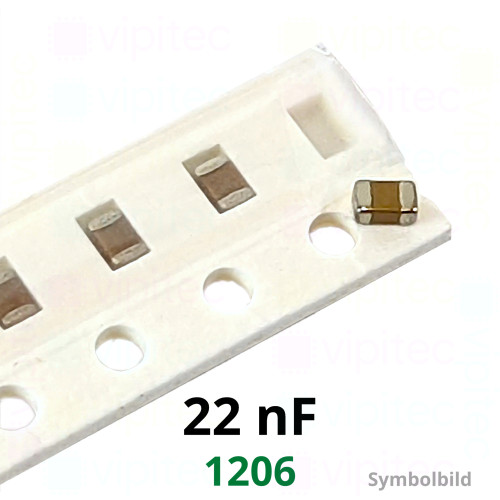

Kerko, SMD, 22 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02047 Kopiert!
🟢 3760 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,137500 €

Netto 0,115546 €

50+

0,066000 €

Netto 0,055462 €

100+

0,039600 €

Netto 0,033277 €

500+

0,026400 €

Netto 0,022185 €

4000+

0,018514 €

Netto 0,015558 €
0,1375 €
inkl. MwSt. zzgl. Versand
Netto 0,115546 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser keramische SMD-Kondensator (im Handel oft als Kerko oder Keramikkondensator bezeichnet) stellt eine Nennkapazität von 22 nF bei einer Nennspannung von 50 V DC bereit. Die Baugröße 1206 (metrisch 3216) mit den Abmessungen 3,2 × 1,6 × 0,95 mm macht das Bauteil für platzkritische Leiterplattenlayouts geeignet, wobei die SMD-Montage eine automatisierte Bestückung per Pick-and-Place und Reflow-Lötung erlaubt. Das Produkt ist RoHS-konform und wird in der vipitec-Produktlinie „Industry“ geführt, was seinen Einsatz in industriellen Applikationen unterstützt.

Als Dielektrikum kommt X7R zum Einsatz, ein temperaturstabiler Klasse-II-Keramikwerkstoff, der spezifiziert ist für den Temperaturbereich −55 bis +125 °C. X7R bietet eine gute Balance zwischen Kapazitätsdichte und Temperaturstabilität; die werkseitige Kapazitätstoleranz beträgt ±10 % (Bezugszustand bei Raumtemperatur). Hinweis: Klassifizierungen wie X7R erlauben über den gesamten Temperaturbereich zusätzliche Kapazitätsänderungen (typisch bis zu ±15 % relativ zur Nennkapazität), und bei angelegter Gleichspannung kann es zu einer weiteren Reduktion der effektiven Kapazität (DC-Bias-Effekt) kommen. Der angegebene Verlustfaktor (tan δ = 0,025) beschreibt den Energieverlust im Dielektrikum und ist typisch für allgemeine Anwendungen; für hochfrequente oder sehr niederohmige RF- und Hochleistungsanwendungen sind Kondensatoren mit geringerem Verlustfaktor zu prüfen.

Praktisch eignet sich dieser 22-nF-X7R-Kondensator für Entkopplungs- und Bypass-Aufgaben, Filter- und Zeitkonstantenschaltungen sowie allgemeine Signal- und Leistungsanwendungen, bei denen moderate Kapazitätsstabilität und kompakte Bauform gefragt sind. Bei Layout und Auslegung ist es empfehlenswert, Kondensatoren nahe an den zu entkoppelnden Versorgungspins zu platzieren und die Effekte von Temperatur, DC-Bias und Verlustfaktor in der Schaltungsberechnung zu berücksichtigen. Begriffserklärungen: SMD = Surface-Mount Device (oberflächenmontiertes Bauteil), Dielektrikum = das isolierende Material zwischen den Elektroden, Verlustfaktor (tan δ) = Maß für die durch das Dielektrikum dissipierte Energie.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	0,95 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	22 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
