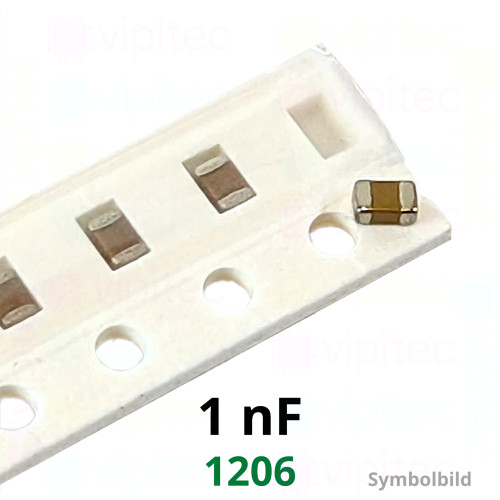

Kerko, SMD, 1 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02043 Kopiert!
🟢 3290 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,177500 €

Netto 0,14916 €

50+

0,085200 €

Netto 0,071597 €

100+

0,051120 €

Netto 0,042958 €

500+

0,037500 €

Netto 0,031513 €

4000+

0,026720 €

Netto 0,022454 €
0,1775 €
inkl. MwSt. zzgl. Versand
Netto 0,14916 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Keramikkondensator (SMD) mit 1 nF Nennkapazität in der Baugröße 1206 (metrisch 3216) eignet sich als universell einsetzbarer SMD-Kondensator für Leiterplattenbestückung im Reflow-Prozess. Der Aufbau erfolgt in Keramik (typischerweise als Multilayer-Element), weshalb diese Bauform oft als „Kerko“ oder MLCC (Multilayer Ceramic Capacitor) bezeichnet wird. Die kompakte Abmessung von 3,2 × 1,6 mm bei einer Höhe von 0,8 mm erlaubt platzsparende Layouts, während die SMD-Montage eine automatisierte Bestückung und stabile Lötverbindungen unterstützt.

Das verwendete Dielektrikum X7R bietet einen definierten Temperaturbereich von −55 bis +125 °C mit typischerweise begrenzten Kapazitätsänderungen (X7R-Norm: innerhalb definierter Grenzen, meist ±15 % über den Temperaturbereich). Die zulässige Gleichspannung von bis zu 50 V und die Kapazitätstoleranz von ±10 % bestimmen die elektrische Einsetzbarkeit; die Verlustgröße (tan δ ≈ 0,025) beschreibt die dielektrischen Verluste und ist charakteristisch für X7R-Keramiken, was Auswirkungen auf Dämpfung und Energieverluste in HF- oder Filteranwendungen hat. Diese Kombination macht den Kondensator geeignet für allgemeine Entkopplungs-, Filter- und Koppelaufgaben in der Elektronik.

Die Ausführung entspricht RoHS-Anforderungen und ist Teil der Produktlinie „Industry“, wodurch sie für industrielle Anwendungen mit gängigen Anforderungen an Temperaturbereich und Zuverlässigkeit vorgesehen ist. Für das Design bedeutet das: Berücksichtigen Sie die Toleranz und die temperaturabhängige Kapazitätsvariation bei der Dimensionierung von Schaltungen; für präzisere oder temperaturstabilere Anwendungen sind andere Dielektrika oder enger tolerierte Typen zu prüfen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	0,8 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	1 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
