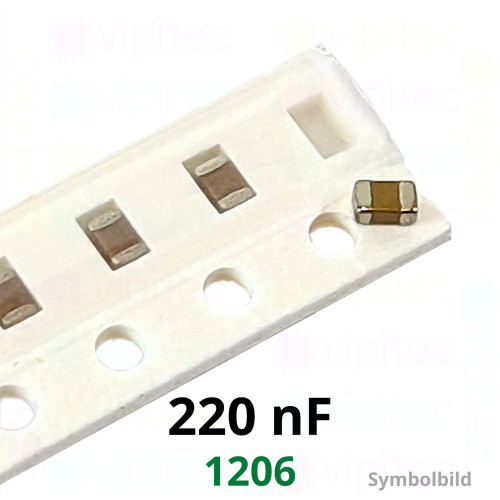

Kerko, SMD, 220 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02050 Kopiert!
🟢 1190 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 2000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,130000 €

Netto 0,109244 €

50+

0,062400 €

Netto 0,052437 €

100+

0,037440 €

Netto 0,031462 €

500+

0,024200 €

Netto 0,020336 €

2000+

0,017761 €

Netto 0,014925 €
0,13 €
inkl. MwSt. zzgl. Versand
Netto 0,109244 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen SMD-Keramikkondensator (häufig kurz „Kerko“ oder „Keramikkondensator“ genannt) mit einer Nennkapazität von 220 nF. Die Bauform 1206 (metrisch 3216, 3,2 × 1,6 mm, Bauhöhe 1,25 mm) entspricht einem gängigen Footprint für automatisierte Bestückung und erlaubt eine kompakte Platzierung auf Leiterplatten. Als SMD-Bauelement ist der Kondensator für Reflow-Lötprozesse und Pick-and-Place-Verfahren ausgelegt, wodurch er sich in standardisierten Fertigungsabläufen einsetzen lässt.

Das Dielektrikum vom Typ X7R ist ein Klasse-II-Material, das für den Temperaturbereich −55 °C bis +125 °C spezifiziert ist; die X7R-Norm erlaubt bei Temperaturänderungen typische Kapazitätsänderungen (bis zu ±15 % über den spezifizierten Bereich), während die Anfangstoleranz dieses Bauteils ±10 % beträgt. Der angegebene Verlustfaktor (tan δ = 0,05) beschreibt die dielektrischen Verluste: ein höherer Wert als bei Klasse-I-Dielektrika (z. B. NP0/C0G) bedeutet verhältnismäßig höhere Dämpfung und geringere Güte, was bei Anwendungen mit hohen Frequenzen oder bei Resonanzschaltungen zu berücksichtigen ist. Ebenso ist zu beachten, dass Klasse-II-Keramiken unter Gleichspannung einen DC-Bias-Effekt zeigen können, also eine Verringerung der effektiven Kapazität bei angelegter Spannung.

Praktisch eignet sich der Kondensator für allgemeine Entkopplungs- und Filteraufgaben, als Bypass an Versorgungsschienen sowie zur Glättung von Störungen in Elektronikschaltungen. Seine Nennspannung von 50 V und die Betriebstemperaturspanne machen ihn für viele Industrieanwendungen nutzbar; die RoHS-Konformität entspricht den gängigen Umweltrichtlinien. Bei der Schaltungsintegration sollten Platzierung (nah an Versorgungspins), mögliche Kapazitätsverluste durch DC-Bias und die Verlustleistung bei höheren Frequenzen berücksichtigt werden, um das Verhalten im konkreten Einsatzfall korrekt einzuordnen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	1,25 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	220 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,05
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
