Kerko, SMD, 4,7 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02045 Kopiert!
🟢 3900 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,137500 €

Netto 0,115546 €

50+

0,066000 €

Netto 0,055462 €

100+

0,039600 €

Netto 0,033277 €

500+

0,026400 €

Netto 0,022185 €

4000+

0,018514 €

Netto 0,015558 €
0,1375 €
inkl. MwSt. zzgl. Versand
Netto 0,115546 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

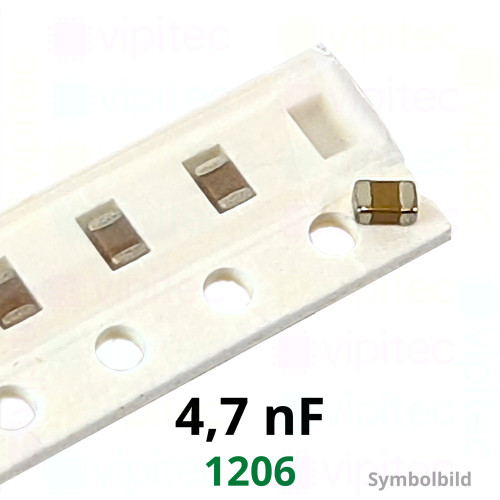

Bei diesem Bauteil handelt es sich um einen SMD-Keramik-Kondensator (auch MLCC, Multilayer Ceramic Capacitor oder kurz Kerko) mit einer Nennkapazität von 4,7 nF und einer Kapazitätstoleranz von ±10 %. Die Nennspannung liegt bei 50 V DC, die Bauform entspricht dem gängigen 1206-Format (metrisch 3216) mit Abmessungen 3,2 × 1,6 × 0,95 mm. Die kompakte SMD-Ausführung eignet sich für automatische Bestückung und Reflow-Lötprozesse; die Maßangaben erleichtern die Platzierung und das Footprint-Design auf Leiterplatten.

Das verwendete Dielektrikum ist X7R, ein keramisches Material, das einen praktikablen Kompromiss zwischen Kapazität pro Volumen und thermischer Stabilität bietet. X7R-Bauteile sind für den Temperaturbereich −55 bis +125 °C spezifiziert und behalten innerhalb dieses Bereichs grundsätzlich funktionale Kapazitätswerte; beachten Sie jedoch, dass keramische Kondensatoren unter Gleichspannung (DC‑Bias) und bei Temperaturänderungen eine Verringerung der effektiven Kapazität zeigen können. Der angegebene Verlustfaktor (tan δ = 0,025) beschreibt die dielektrischen Verluste des Kondensators und ist ein Indikator für die dissipative Wärmeentwicklung und das Verhalten bei Wechselspannungen.

Typische Anwendungen sind Entkopplung, Bypass, Filterung und allgemeine Kondensatoraufgaben in analogen und digitalen Schaltungen, insbesondere dort, wo ein ausgewogenes Verhältnis von Kapazität, Bauraum und Temperaturverhalten gefordert ist. Die größere 1206-Bauform ermöglicht gegenüber kleineren Gehäusegrößen oft geringere serielle Induktivitäten und bessere thermische Belastbarkeit. Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie "Industry", was auf Eignung für industrielle Anwendungen mit entsprechenden Fertigungsanforderungen hinweist. Beachten Sie bei der Auslegung den möglichen DC-Bias-Effekt und die üblichen Löt- und Handlingempfehlungen für SMD-Keramikkondensatoren.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	0,95 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	4,7 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
