Kerko, SMD, 100 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02049 Kopiert!
🟢 6060 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

13'' Rolle à 10000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,130000 €

Netto 0,109244 €

50+

0,062400 €

Netto 0,052437 €

100+

0,037440 €

Netto 0,031462 €

500+

0,024200 €

Netto 0,020336 €

10000+

0,016029 €

Netto 0,013470 €
0,13 €
inkl. MwSt. zzgl. Versand
Netto 0,109244 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

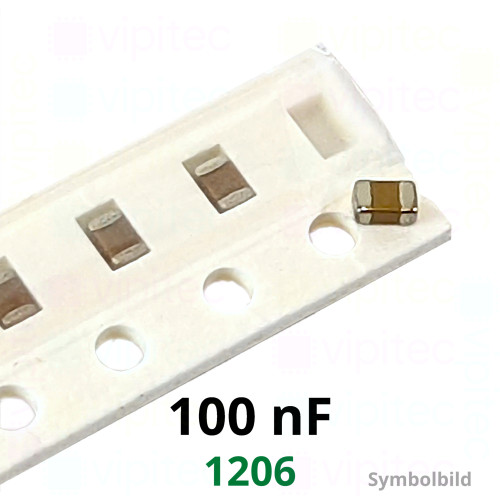

Dieser keramische SMD-Kondensator (häufig kurz „Kerko“ oder Keramikkondensator genannt) bietet eine Nennkapazität von 100 nF in der Bauform 1206 (metrisch 3216). Mit einer Nennspannung von 50 V (DC) und einem Betriebstemperaturbereich von −55 °C bis +125 °C ist das Bauteil für allgemeine industrielle Anwendungen geeignet, beispielsweise als Entkopplungs- oder Bypass-Kondensator an Versorgungsschienen, zur Entstörung von Signalpfaden oder zur Frequenzstabilisierung in nicht hochpräzisen Filterschaltungen.

Das verwendete Dielektrikum X7R steht für moderate Temperatur- und Spannungsstabilität; nach gängiger Norm bleibt die Kapazität von X7R-Typen innerhalb eines definierten Bereichs über −55 °C bis +125 °C (typisch bis ±15 % laut Klassifikation), zusätzlich besteht eine werkseitige Kapazitätstoleranz von ±10 %. Damit unterscheidet sich X7R deutlich von sehr stabilen Typen wie C0G/NP0 und eignet sich weniger für zeit- oder frequenzkritische Präzisionsanwendungen, ist aber gut geeignet für allgemeine Entkopplungs- und Filteraufgaben. Der Verlustfaktor (tan δ) von 0,025 gibt Auskunft über die dielektrischen Verluste; dies ist ein übliches, moderates Niveau für X7R-Kondensatoren und impliziert höhere Dämpfung als bei verlustarmen Dielektrika, jedoch ausreichende Leistung für viele Leistungs- und Signalanwendungen.

Die SMD-Bauform 1206 (3,2 × 1,6 mm, Höhe 0,78 mm) erlaubt platzsparende Bestückung auf Leiterplatten und ist kompatibel mit üblichen Lötprozessen für Oberflächenmontage. Die Kombination aus Abmessungen, elektrischen Kenndaten und RoHS-Konformität macht das Bauteil zu einer praxisgerechten Wahl für industrielle Elektronik-Designs; als Teil der vipitec-Produktlinie „Industry“ ist der Kondensator auf den Einsatz in robusten Serien- und Maschinenbauumgebungen ausgelegt, bei denen zuverlässige Standardfunktionen und die Einhaltung umweltrechtlicher Vorgaben erforderlich sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	0,78 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	100 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
