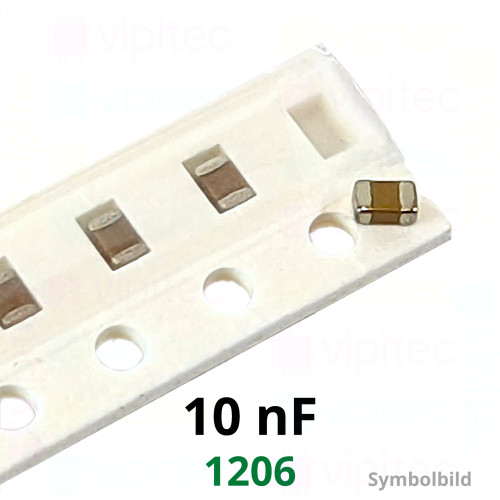

Kerko, SMD, 10 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02046 Kopiert!
🟢 3205 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,120000 €

Netto 0,10084 €

50+

0,057600 €

Netto 0,048403 €

100+

0,034560 €

Netto 0,029042 €

500+

0,021900 €

Netto 0,018403 €

4000+

0,015231 €

Netto 0,012799 €
0,12 €
inkl. MwSt. zzgl. Versand
Netto 0,10084 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser SMD-Keramikkondensator (häufig als „Kerko“ bezeichnet, engl. MLCC = Multi-Layer Ceramic Capacitor) bietet eine Nennkapazität von 10 nF und ist mit dem temperaturstabilen X7R-Dielektrikum ausgestattet. Die Kombination aus 50 V Gleichspannungsfestigkeit und ±10 % Toleranz macht das Bauteil geeignet für allgemeine Entkopplungs-, Filter‑ und Glättungsaufgaben in Stromversorgungen, analogen Schaltungen und HF-nahen Anwendungen, bei denen keine hochpräzise Kapazitätsstabilität wie bei C0G/NP0 erforderlich ist. X7R steht für ein Dielektrikum mit einem weiten Nutztemperaturbereich; der Kondensator arbeitet im Bereich von −55 °C bis +125 °C und eignet sich damit für industrielle Einsatzbedingungen.

Der Verlustfaktor (tan δ) von 0,025 beschreibt die dielektrischen Verluste und ist ein Hinweis auf die energiebezogenen Verluste bei wechselnden Spannungen und Frequenzen — ein Faktor, den man bei Filter- und HF-Anwendungen berücksichtigen sollte. Wie bei vielen X7R-MLCCs können Kapazität und effektiver Serienwiderstand mit steigender DC-Vorspannung und Temperatur beeinflusst werden; bei Anwendungen mit hoher Messpräzision oder stark variierender Vorspannung ist dies zu beachten. Die Paketgröße 1206 (3216 metrisch, 3,2 × 1,6 mm, Bauhöhe 0,95 mm) bietet eine gute mechanische Stabilität und ist für automatisierte Bestückung und Standard-Reflow-Lötprozesse ausgelegt.

Das Bauteil ist RoHS-konform und Teil der vipitec-Produktlinie „Industry“, wodurch es für industrielle Anwendungen mit entsprechenden Zuverlässigkeitsanforderungen vorgesehen ist. Bei der Bauteilauswahl sollte neben Nennwert und Spannungsfestigkeit auch die Toleranz von ±10 % sowie das Verhalten von X7R‑Dielektrika unter Bias und Temperatur berücksichtigt werden, um das geeignete Bauteil für die jeweilige Schaltungsfunktion zu bestimmen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	0,95 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	10 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
