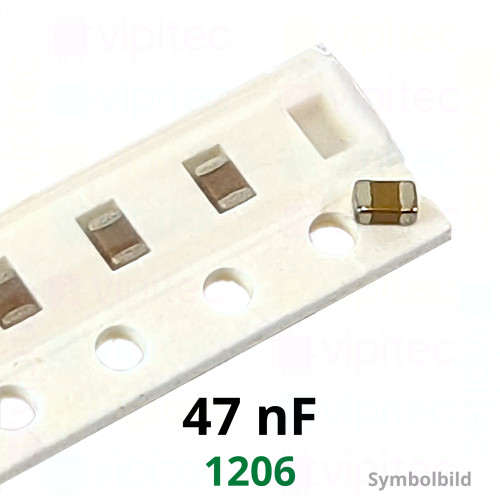

Kerko, SMD, 47 nF, ±10%, 50 V, -55..125 °C, 1206, X7R

Artikelnr.: 05-0003-02048 Kopiert!
🟢 3600 Stück auf Lager

Kapazität / Spannung

Verpackungseinheiten

7'' Rolle à 4000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

20+

0,130000 €

Netto 0,109244 €

50+

0,062400 €

Netto 0,052437 €

100+

0,037440 €

Netto 0,031462 €

500+

0,024200 €

Netto 0,020336 €

4000+

0,016873 €

Netto 0,014179 €
0,13 €
inkl. MwSt. zzgl. Versand
Netto 0,109244 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Bei diesem Bauteil handelt es sich um einen SMD-Keramikkondensator (häufig kurz "Kerko" oder als MLCC bezeichnet) mit 47 nF Nennkapazität im gängigen 1206-/3216-Gehäuse. Die kompakte Bauform und die SMD-Ausführung ermöglichen automatisierte Bestückung und Reflow-Lötprozesse, wodurch das Bauteil sich für Serienfertigung und platzbeschränkte Leiterplattenlayouts eignet. Mit einer Nenn-Gleichspannung bis 50 V deckt der Kondensator typische Anwendungen in Versorgungs- und Signalpfaden ab; die RoHS-Konformität bestätigt die Einhaltung üblicher Umweltauflagen.

Als Dielektrikum wird X7R verwendet, das den Einsatzbereich von −55 °C bis +125 °C ermöglicht und damit temperaturstabiler ist als viele keramische Hoch-K‑Materialien. X7R bietet einen Kompromiss aus Kapazitätsdichte und Temperaturverhalten – es eignet sich gut für Entkopplungs-, Glättungs- und Filteraufgaben, ist jedoch nicht für präzisionskritische Anwendungen gedacht, bei denen C0G/NP0 erforderlich wäre. Der angegebene Verlustfaktor (tan δ ≈ 0,025) beschreibt die dielektrischen Verluste und deutet auf moderate Energieverluste bei höheren Frequenzen hin; in der Praxis ist dieses Bauteil deshalb besonders für nieder- bis mittelfrequente Störunterdrückung und Pufferung geeignet. Beachten Sie außerdem den typischen DC-Bias-Effekt keramischer Hoch-K-Kondensatoren, bei dem die effektive Kapazität unter angelegter Gleichspannung abnehmen kann.

Mechanisch misst das Bauteil 3,2 × 1,6 × 0,95 mm und ist für industrielle Einsatzzwecke ausgelegt (vipitec Produktlinie: Industry). Die Kombination aus mittlerer Kapazität, standardisiertem Gehäuse und den genannten elektrischen Kennwerten macht den Kondensator zu einer pragmatischen Wahl für Leiterplatten, auf denen Platz, Reproduzierbarkeit und ein robustes Temperaturverhalten gefordert sind. Für Anwendungen mit engen Vorgaben an Kapazitätsstabilität, besonders über Temperatur, Spannung oder Frequenz, sollte die Bauteilauswahl im Hinblick auf Dielektrikum und Verlustverhalten geprüft werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Länge	3,2 mm
Breite	1,6 mm
Höhe	0,95 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 125 °C
Kondensator
Kondensator-Typ	Keramik
Kapazität	47 nF
Toleranz (Kapazität)	±10 %
Verlustfaktor (tan δ)	0,025
Dielektrikum	X7R
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
